รับติดตั้งเครื่องมือวัดธรณีเทคนิค
Settlement Plate · Piezometer · Inclinometer

บริการติดตั้งเครื่องมือวัดทางวิศวกรรมปฐพี — SPN Soil Engineering

SPN Soil Engineering ให้บริการติดตั้งและอ่านค่าเครื่องมือวัดพฤติกรรมดินและโครงสร้างครบทุกประเภท ตั้งแต่ Settlement Plate, Piezometer, Inclinometer จนถึงระบบ Datalogger อัตโนมัติ Real-time รองรับงานก่อสร้างที่ต้องการตรวจสอบเสถียรภาพอย่างต่อเนื่อง เช่น งานขุดลึก คันดิน และโครงการที่ต้องรายงาน EIA ทั่วประเทศไทย การติดตั้งอ้างอิงมาตรฐาน ASTM D6230 (Inclinometer) และ ASTM D7764 (Vibrating Wire Piezometer) ดำเนินการโดยทีมวิศวกรชุดเดียวกับงานเจาะสำรวจดินของ SPN

1. เครื่องมือวัดการทรุดตัว (Settlement Monitoring)

ติดตามการทรุดตัวของดินและโครงสร้างตั้งแต่พื้นผิวจนถึงชั้นดินลึก เพื่อยืนยันการออกแบบและประเมินความก้าวหน้าของการอัดตัว

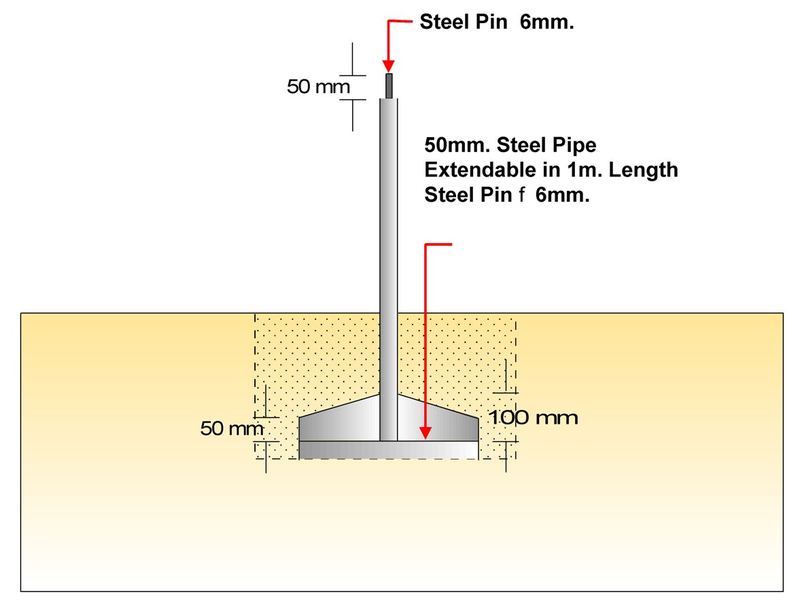

• Settlement Plateวัดการทรุดตัวพื้นผิวดินถมด้วย Steel Plate ขนาด 60×60 ซม. ฝังที่พื้นดินถม พร้อมแกนเหล็กต่อขึ้นมายื่น อ่านค่าด้วย Auto Level ทุกรอบ เหมาะสำหรับคันดิน ถนน และโครงการที่ใช้ Preloading เร่งการอัดตัวของดินเหนียวอ่อน

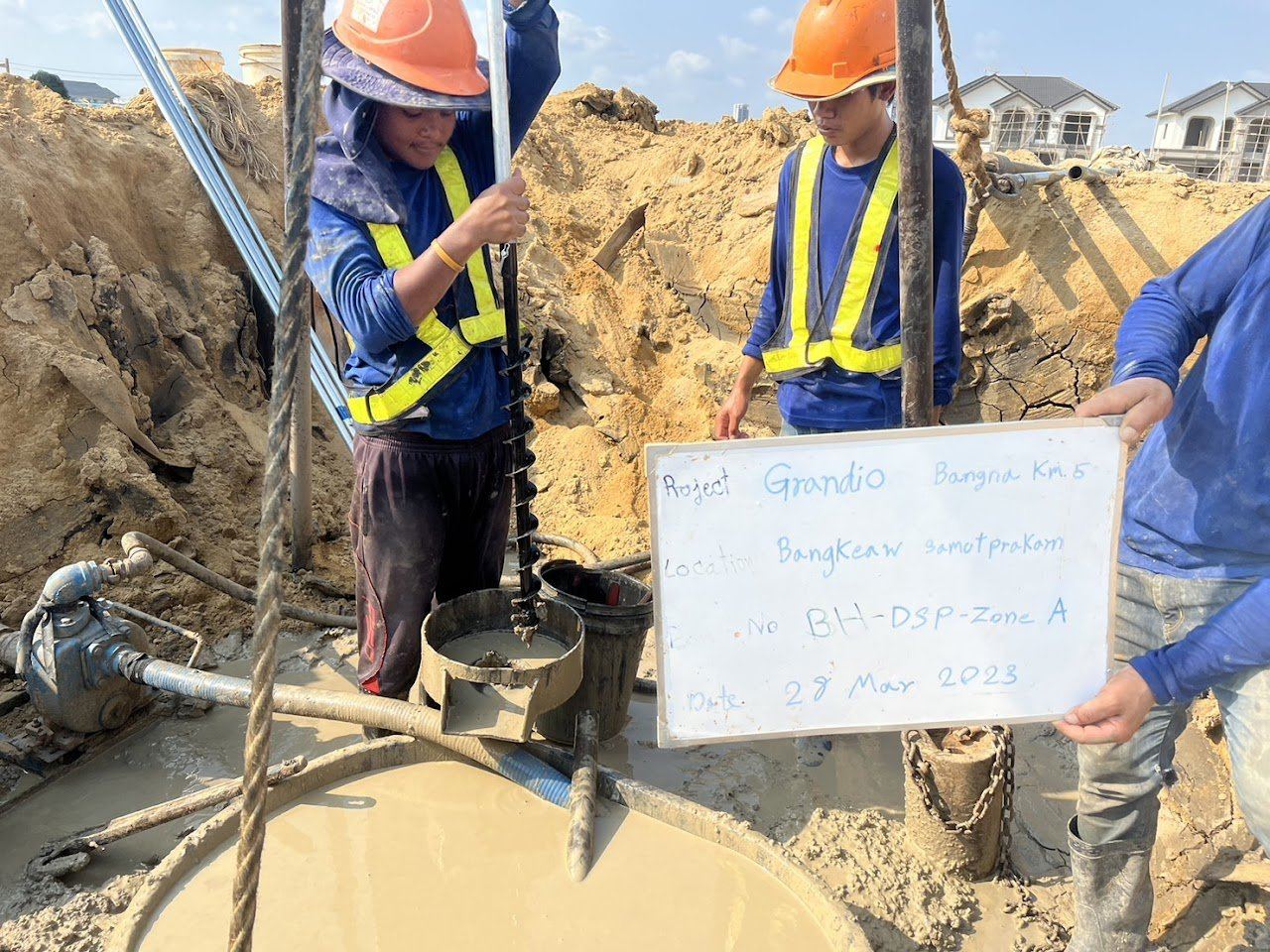

• Multi-level Settlement Pointวัดการทรุดตัวของชั้นดินที่ความลึกต่างๆ แยกเป็นรายชั้น เพื่อวิเคราะห์ว่าการทรุดตัวเกิดในชั้นดินใดมากที่สุด ช่วยยืนยันผล Consolidation Settlement ตามทฤษฎี
• Surface Settlement Markerตรวจวัดการเคลื่อนตัวแนวดิ่งของพื้นผิวดินรอบงานขุดและก่อสร้างใต้ดิน ช่วยตรวจจับการทรุดตัวของอาคารข้างเคียงและถนนโดยรอบโครงการ — ดู 5 สัญญาณเตือนฐานรากมีปัญหา ประกอบ

2. เครื่องมือวัดแรงดันน้ำและระดับน้ำใต้ดิน (Piezometer & Observation Well)

ตรวจวัดแรงดันน้ำรูพรุนและระดับน้ำใต้ดินอย่างต่อเนื่อง เพื่อประเมินเสถียรภาพและผลการระบายน้ำ

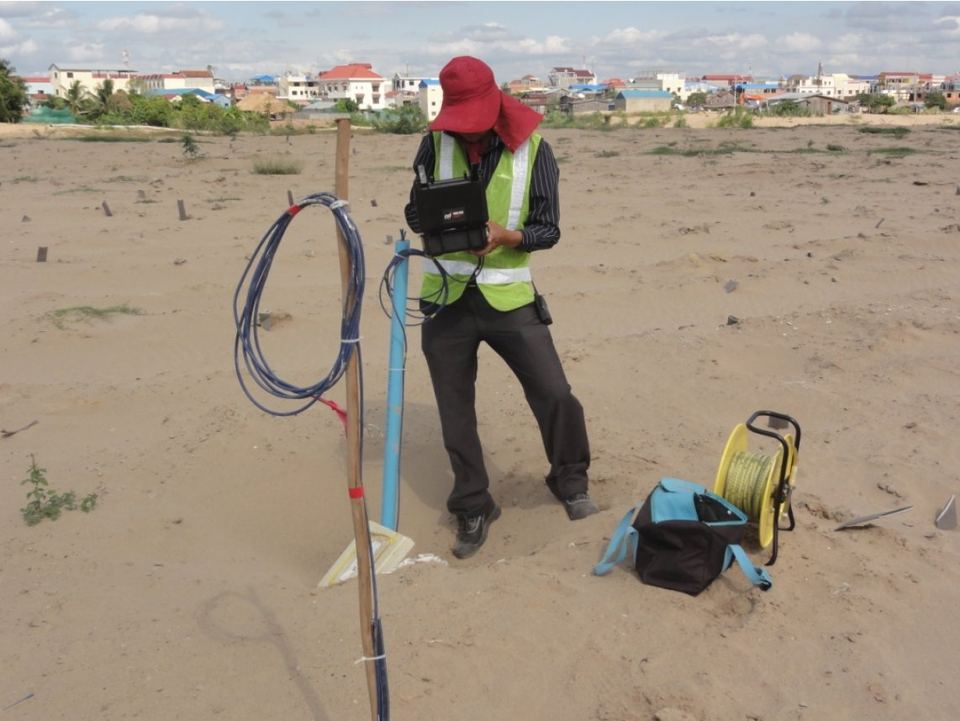

• Standpipe Piezometerวัดระดับแรงดันน้ำ (Piezometric Level) ที่โซนความลึกที่กำหนด แบบง่ายต้นทุนต่ำ ติดตั้งรวดเร็ว อ่านค่าด้วย Water Level Meter เหมาะสำหรับงานติดตามระยะยาวและโครงการ EIA ที่ต้องการข้อมูลระดับน้ำประจำเดือน

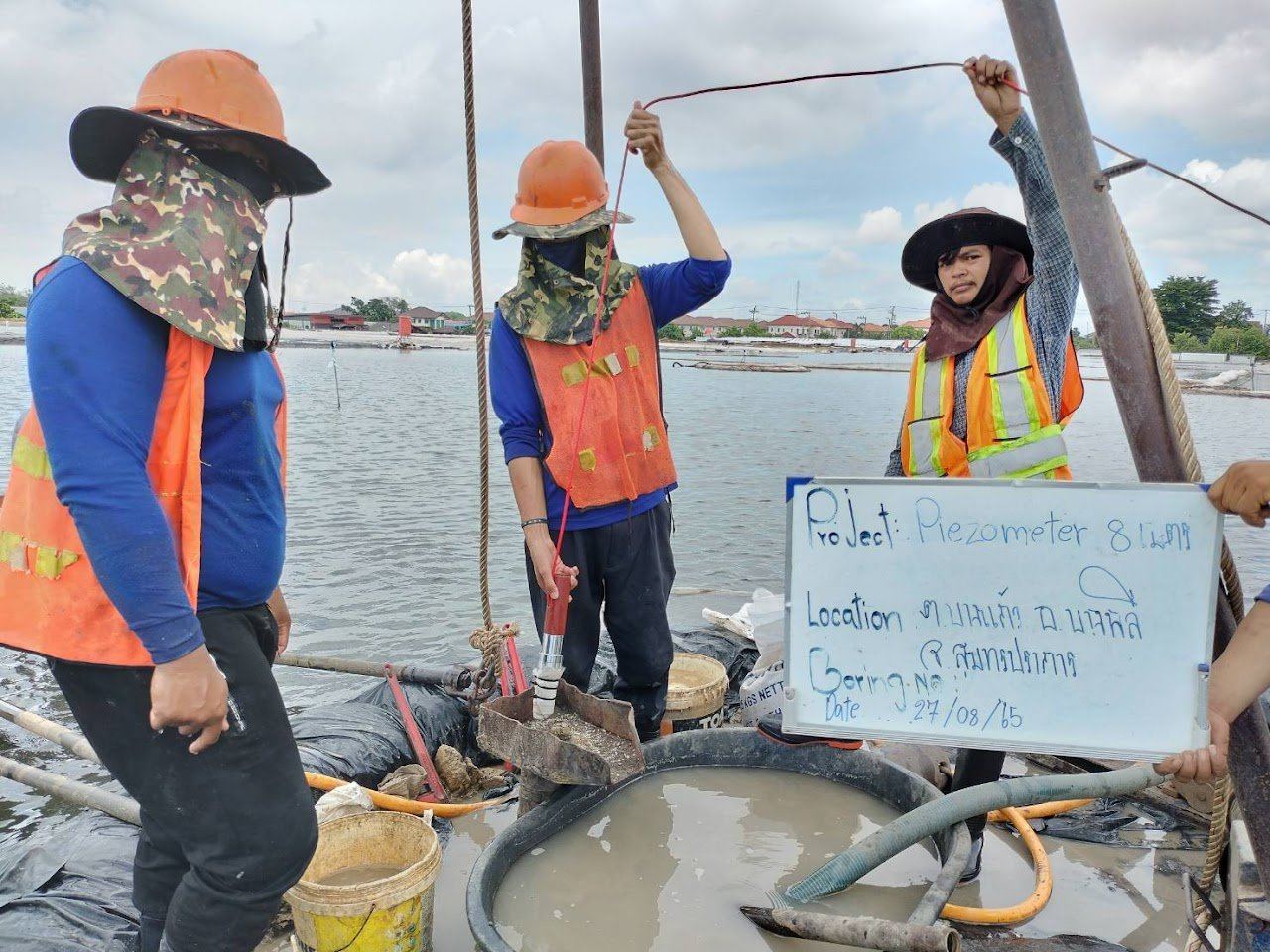

• Vibrating Wire Piezometerวัดแรงดันน้ำรูพรุน (Pore Water Pressure) ในชั้นดินเฉพาะจุดด้วยสายเหล็กสั่นสะเทือน ความแม่นยำสูง ตอบสนองเร็ว รองรับ Datalogger อัตโนมัติ เหมาะสำหรับงานขุดลึก Preloading และโครงการที่ต้องการ Real-time Monitoring

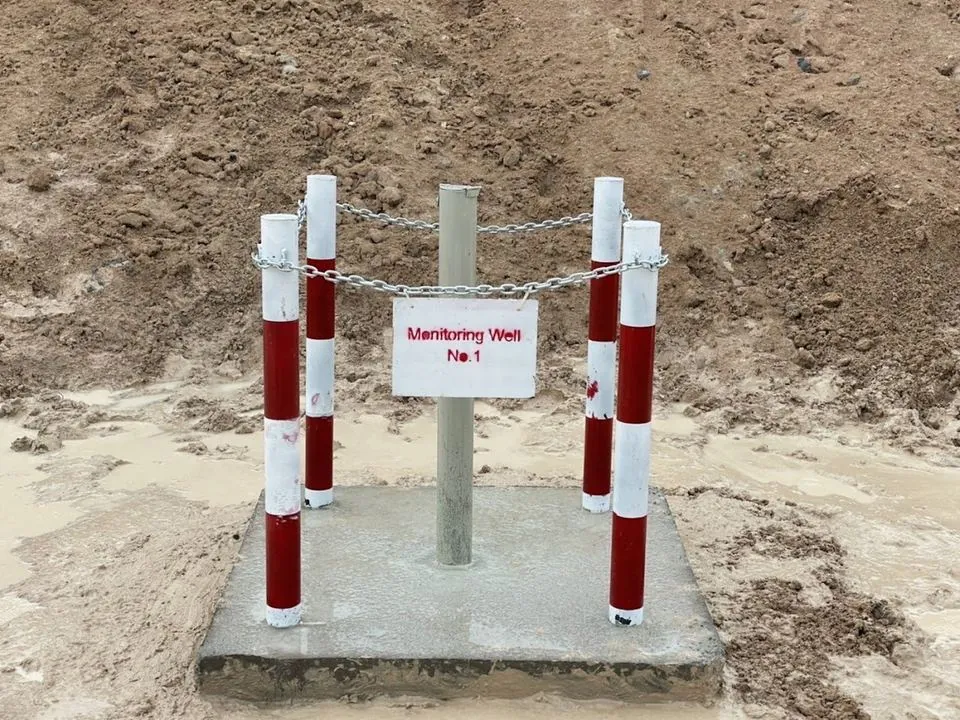

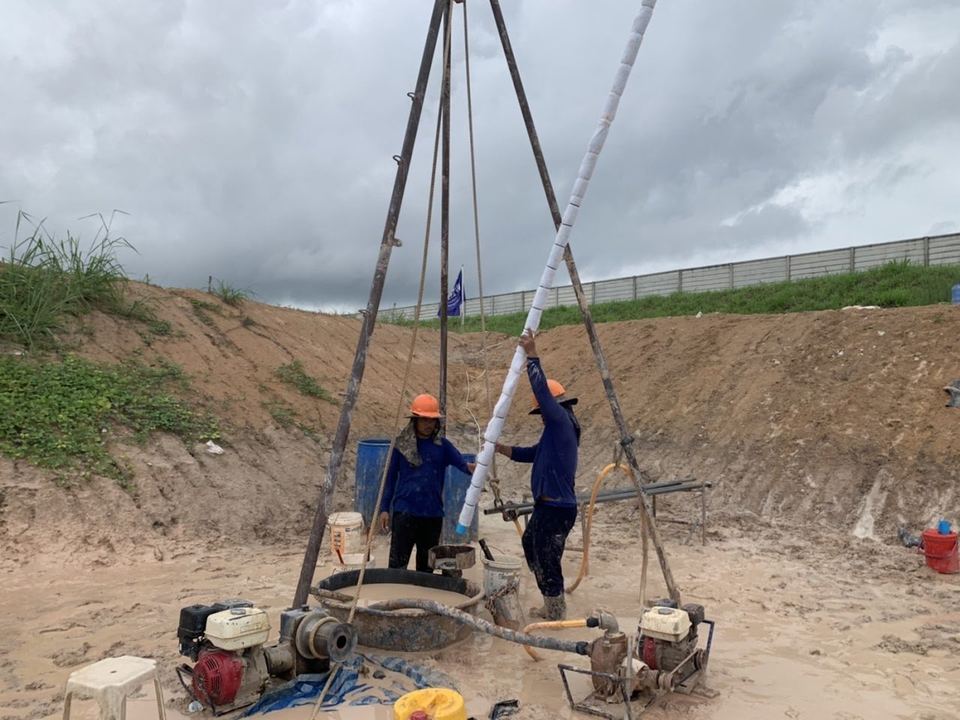

• Observation Well (Monitoring Well)บ่อสังเกตการณ์ระดับน้ำใต้ดินแบบ Open Standpipe เจาะลงถึงชั้นดินที่สนใจ ติดตามการเปลี่ยนแปลงระดับน้ำใต้ดินตามฤดูกาลและผลกระทบจากการก่อสร้าง ใช้สำหรับโครงการ EIA และ Environmental Monitoring

3. เครื่องมือวัดการเคลื่อนตัวด้านข้าง (Lateral Movement)

ตรวจวัดการเอียงตัวและเคลื่อนตัวด้านข้างของดินและโครงสร้าง เตือนภัยก่อนเกิดการพังทลายหรือความเสียหาย

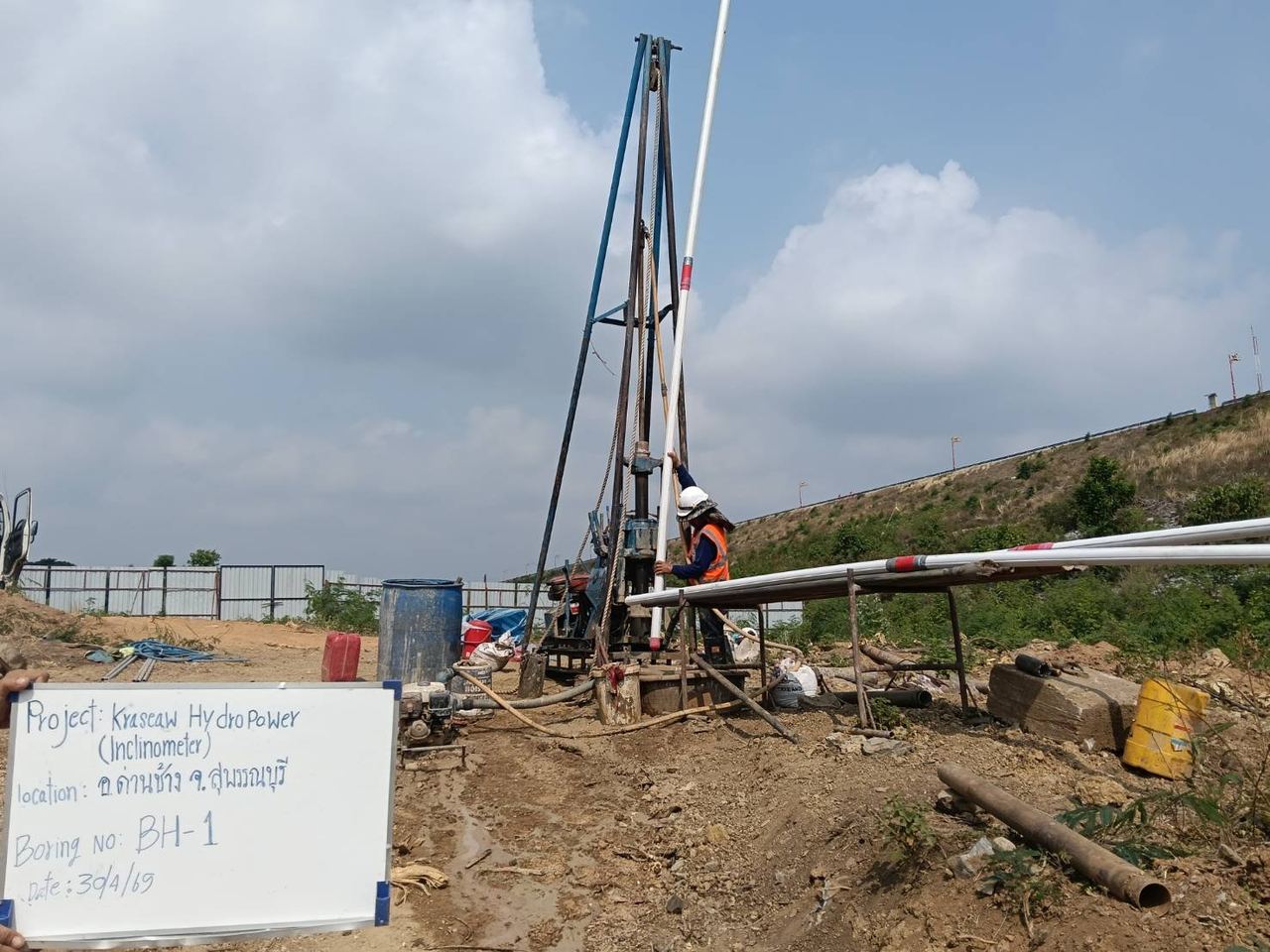

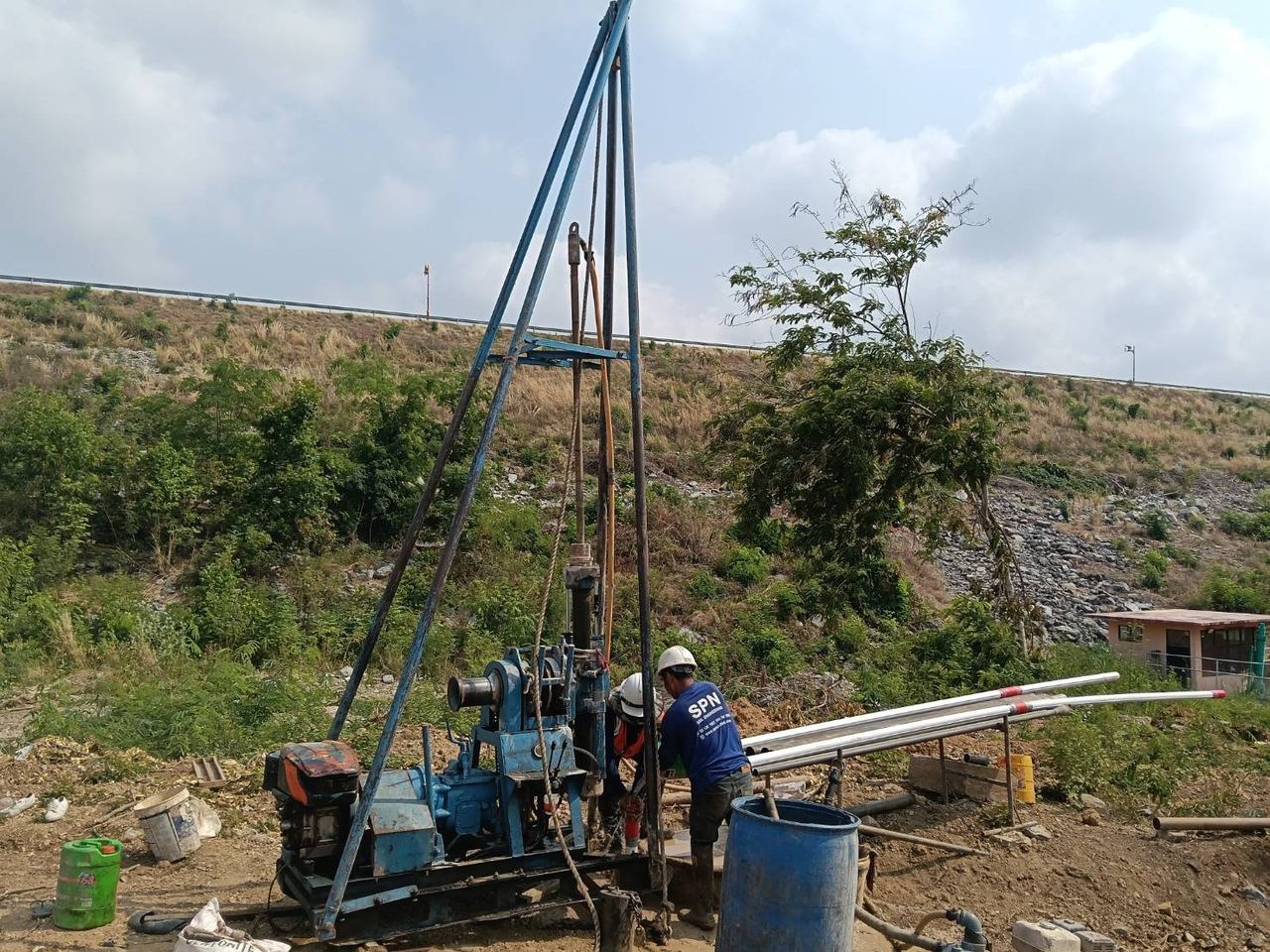

• Inclinometerวัดโปรไฟล์การเคลื่อนตัวด้านข้างของดินและกำแพงกันดินตามความลึก โดยสอด Inclinometer Probe ลงในท่อ ABS ที่ฝังในดิน บันทึกมุมเอียงทุก 0.5 เมตร คำนวณโปรไฟล์ Displacement ทั้งคอลัมน์ เตือนภัยก่อนเกิดการพังทลาย
• Tiltmeterวัดมุมเอียงของโครงสร้าง เสาเข็ม กำแพงกันดิน และอาคารใกล้งานขุด ติดตั้งบนโครงสร้างโดยตรง ให้ข้อมูลเร็วกว่า Inclinometer เหมาะสำหรับงานที่ต้องการ Real-time Alert
• Strain Gaugeวัดความเครียด (Strain) ในเหล็กเสริม คาน และโครงสร้างเหล็กที่รับแรงสูง ใช้ยืนยันแรงที่เกิดขึ้นจริงเทียบกับค่าที่คำนวณ เหมาะสำหรับ Strut, Anchor, Pile Cap และชิ้นส่วนโครงสร้างพิเศษ

4. ระบบ Datalogger และ Remote Monitoring

บันทึกข้อมูลอัตโนมัติและแจ้งเตือนผ่านมือถือเมื่อค่าเกินขีดจำกัดที่กำหนด

• Automatic Dataloggerบันทึกค่าจากเครื่องมือวัดทุกช่วงเวลาที่กำหนด ตั้งแต่ทุก 1 นาที ถึงรายวัน จัดเก็บข้อมูลใน Memory Card และส่งขึ้น Cloud Server ผ่าน 4G/WiFi รองรับเครื่องมือ Vibrating Wire, 4-20mA, RS-485 หลายช่องสัญญาณพร้อมกัน
• Real-time Alert Systemตั้งค่า Threshold แจ้งเตือน SMS/Line/Email อัตโนมัติเมื่อค่าใดๆ เกินขีดจำกัดที่ปลอดภัย ช่วยให้วิศวกรตัดสินใจได้ทันทีโดยไม่ต้องรออ่านค่าหน้างาน เหมาะสำหรับโครงการที่ต้องการ 24/7 Monitoring
• Cloud Dashboard & Reportแสดงผลข้อมูลแบบ Real-time บน Dashboard ออนไลน์ สร้างกราฟแนวโน้มอัตโนมัติ ส่งออกรายงาน PDF/Excel ตามรอบที่กำหนด รองรับการเข้าถึงจากทีมวิศวกรพร้อมกันได้ทุกที่

ตารางสรุปเครื่องมือวัดและการใช้งาน

← เลื่อนดูตารางทั้งหมด →

โครงการที่ควรติดตั้งเครื่องมือวัด

• งานขุดลึกในเขตเมืองใกล้อาคารเดิม รถไฟใต้ดิน และท่อสาธารณูปโภค — ต้องติดตาม Settlement, Lateral Movement และ Pore Pressure เพื่อป้องกันความเสียหายกับทรัพย์สินข้างเคียง ควบคู่กับการออกแบบระบบกันดิน
• คันดินและเขื่อนขนาดใหญ่ติดตามการทรุดตัวและเสถียรภาพตลอดอายุโครงการ ข้อมูล Piezometer ช่วยตรวจสอบ Seepage และความปลอดภัยของคันดิน
• โครงการที่ต้องรายงาน EIAติดตามผลกระทบต่อน้ำใต้ดินและสิ่งแวดล้อมตามเงื่อนไขที่หน่วยงานกำกับดูแลกำหนด ดูเพิ่มเติมที่บริการประเมินสิ่งแวดล้อม
• งานปรับปรุงดินด้วย PVD + Preloadingตรวจสอบความก้าวหน้าการอัดตัว (Degree of Consolidation) และตัดสินใจเวลาที่เหมาะสมในการถอด Surcharge อ่านภาพรวมวิธีปรับปรุงดินได้ที่สรุป 8 วิธีปรับปรุงดินอ่อนก่อนก่อสร้าง
• โครงการก่อสร้างใกล้โครงสร้างเดิมติดตาม Differential Settlement และ Lateral Movement เพื่อป้องกันความเสียหายกับฐานรากเดิม เกี่ยวข้องกับกรณีบ้านทรุดและงานต่อเติมบ้าน
