งานสำรวจแบบไหนเหมาะกับพื้นที่และงบประมาณของคุณ
งานสำรวจ (Survey) คือการรังวัดและจัดเก็บข้อมูลตำแหน่ง ระดับ และรูปร่างของพื้นที่ เพื่อจัดทำแผนที่และแบบสำหรับงานออกแบบและก่อสร้าง SPN Soil Engineering ให้บริการครบวงจร 3 รูปแบบ ได้แก่ งานภาคพื้นดิน (GPS RTK และ Total Station), งานทางอากาศ (UAV/Drone ผลิต Orthophoto และ 3D Model) และงานท้องน้ำ (Bathymetric Survey) ทุกงานส่งมอบไฟล์มาตรฐาน AutoCAD, Orthophoto และ 3D Point Cloud พร้อมรายงานรับรองโดยวิศวกรที่มีใบอนุญาต (กว.) ใช้ประกอบงานออกแบบและยื่นขออนุญาตก่อสร้างได้ทันที
สำรวจภูมิประเทศและรังวัด
จัดทำแผนที่ชั้นความสูงและรังวัดพิกัดสำหรับงานออกแบบ
Topographic Survey

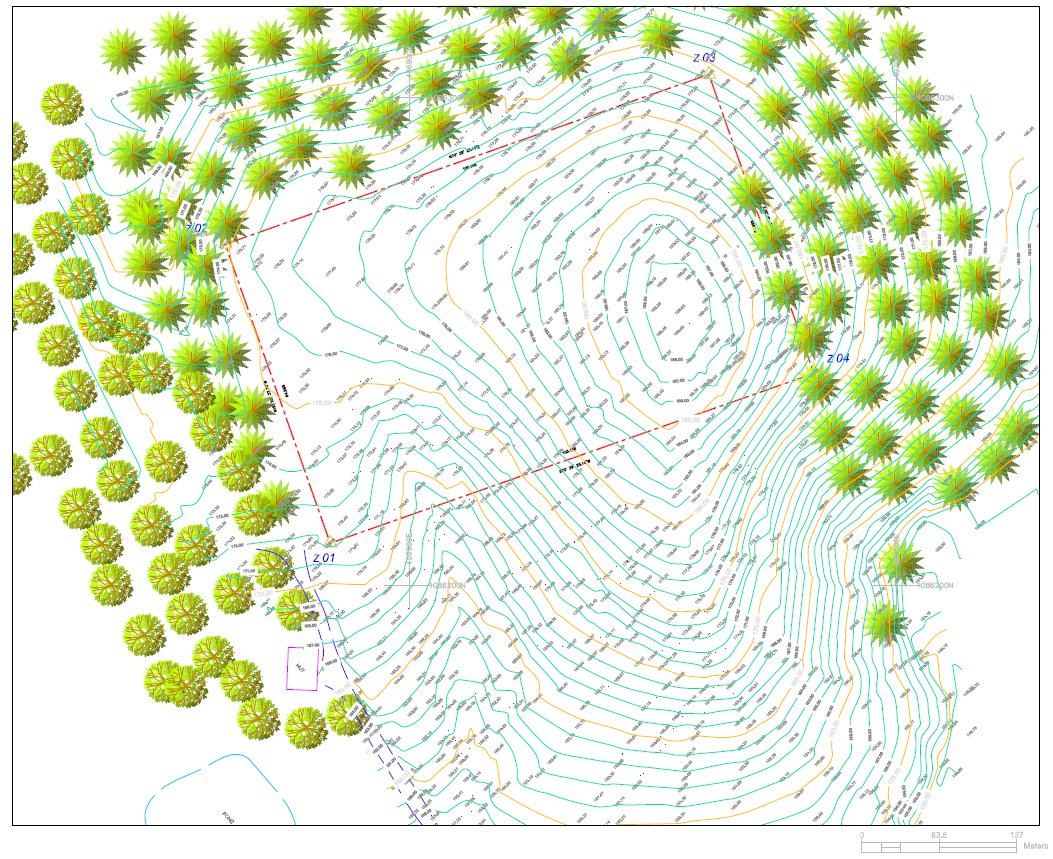

สำรวจจัดทำแผนที่ชั้นความสูง Contour Map ความละเอียดสูง
Construction & Route Survey
รังวัดเส้นทาง วางแนวถนน ท่อสาธารณูปโภค และโครงสร้างพื้นฐาน
Setting Out / As-built Survey
วางแนวก่อสร้างตามแบบ และสำรวจสภาพจริงหลังก่อสร้าง (As-built)
Control Point / Benchmark Survey
สร้างจุดควบคุมพิกัดสำหรับงานก่อสร้างขนาดใหญ่
สำรวจพื้นท้องน้ำและทะเล
วัดความลึกและสภาพพื้นท้องน้ำสำหรับงานสะพานและท่าเรือ
Bathymetric / Echo Sounder Survey
วัดความลึกท้องน้ำ สำหรับออกแบบสะพาน ท่าเทียบเรือ และงานขุดลอก
Riverbed Survey
สำรวจพื้นท้องแม่น้ำและคลอง วิเคราะห์การกัดเซาะและการตกตะกอน
Coastal / Seabed Survey
สำรวจพื้นทะเลและชายฝั่ง สำหรับงานท่าเรือและป้องกันชายฝั่ง
สำรวจและถ่ายภาพด้วย UAV/Drone
สำรวจพื้นที่ขนาดใหญ่รวดเร็วด้วย Drone ผลิต Orthophoto และ 3D Model
Aerial Photography
ถ่ายภาพทางอากาศความละเอียดสูงสำหรับงานสำรวจและประเมินพื้นที่
Orthophoto Production
ผลิตภาพถ่ายมุมฉาก (Orthophoto) สำหรับงานผังเมืองและวางโครงการ
3D Point Cloud / DSM / DTM
สร้างแบบจำลองพื้นผิว 3 มิติ คำนวณปริมาณดินและงานถม
Construction Progress Monitoring
ติดตามความก้าวหน้างานก่อสร้างและปริมาณงานดินเป็นระยะ

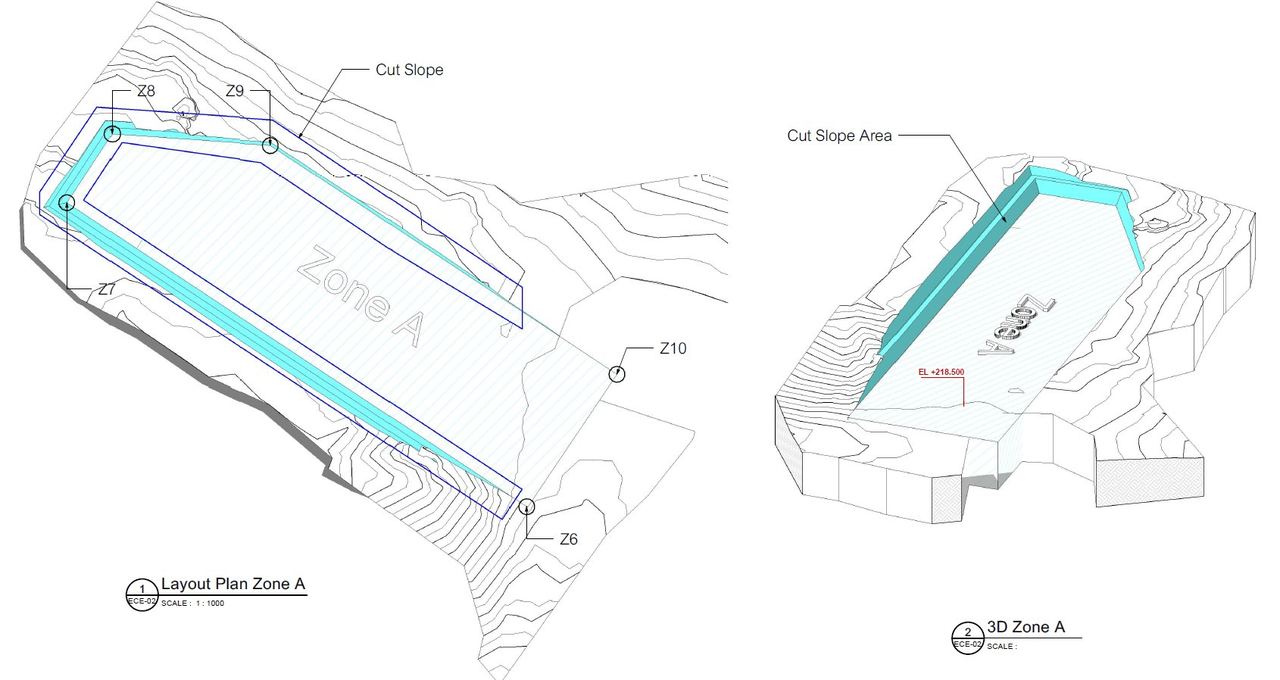

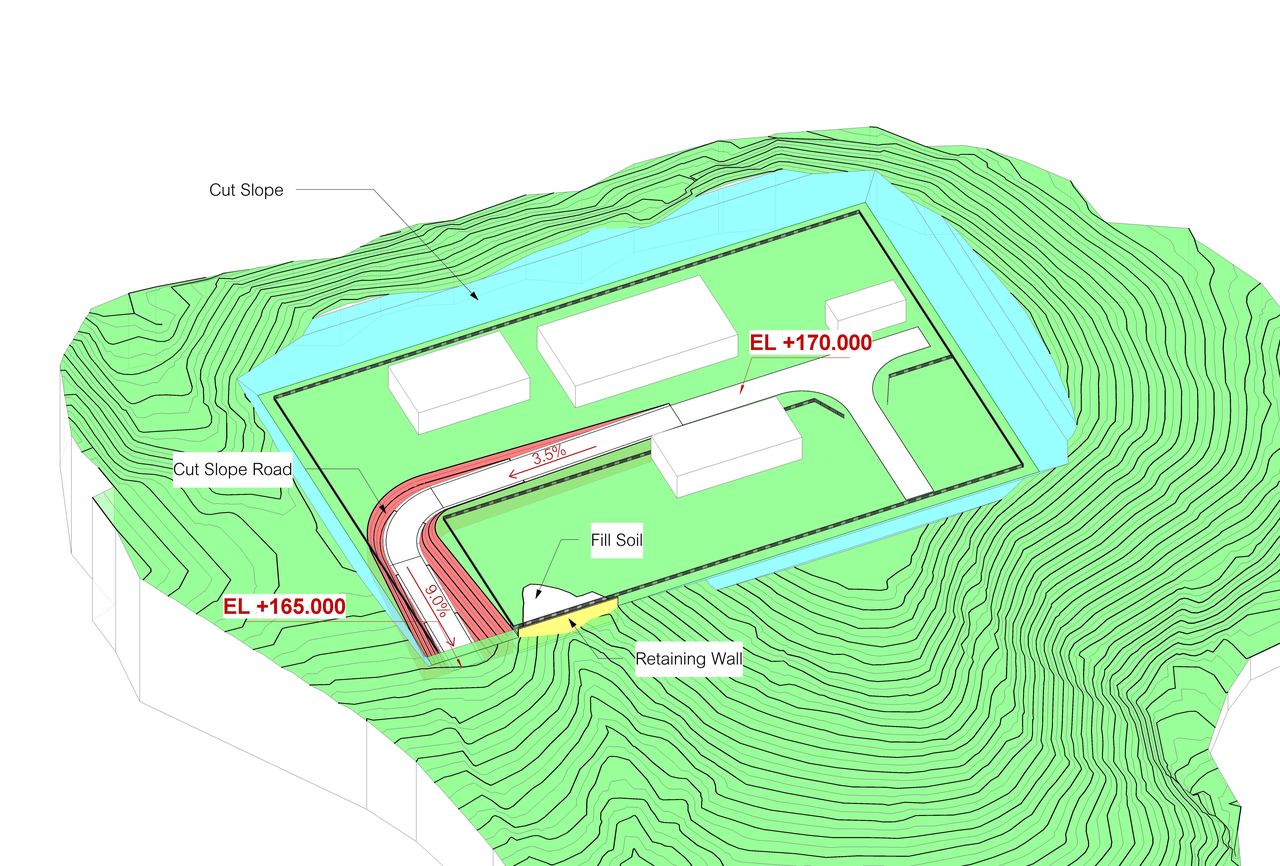

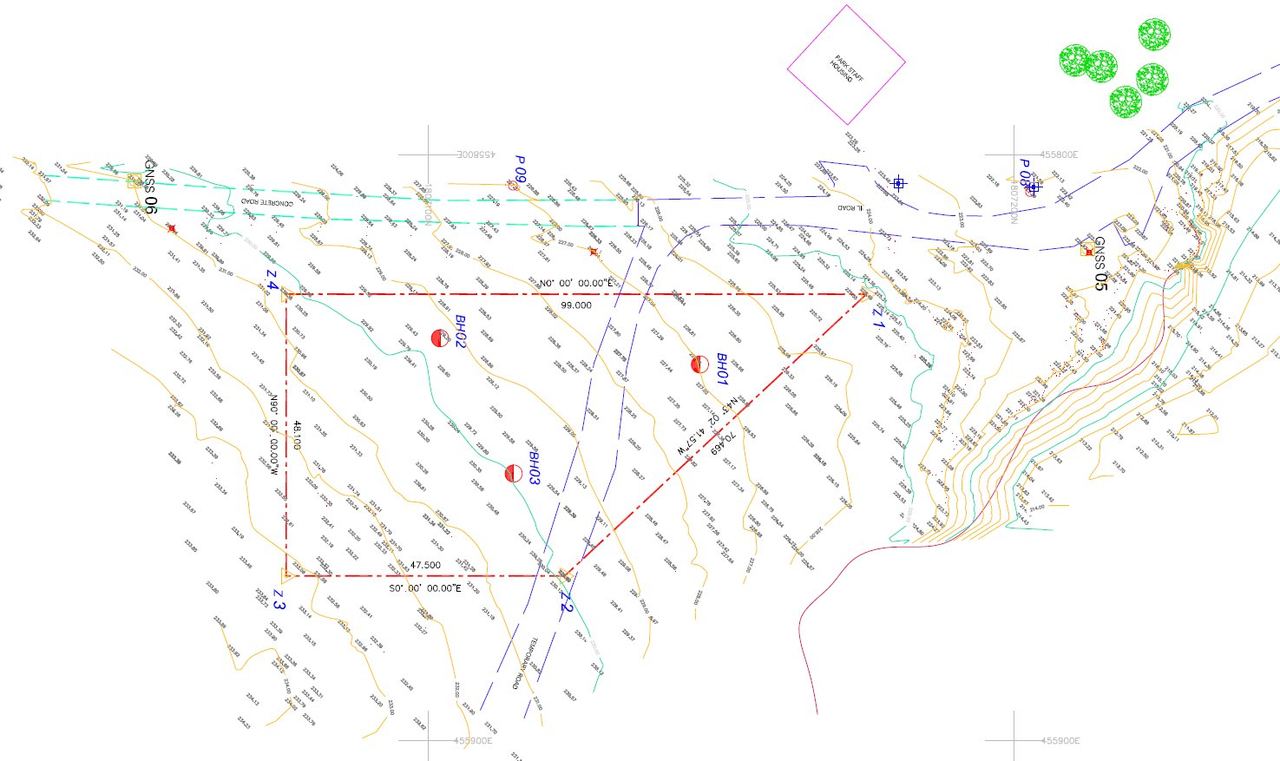

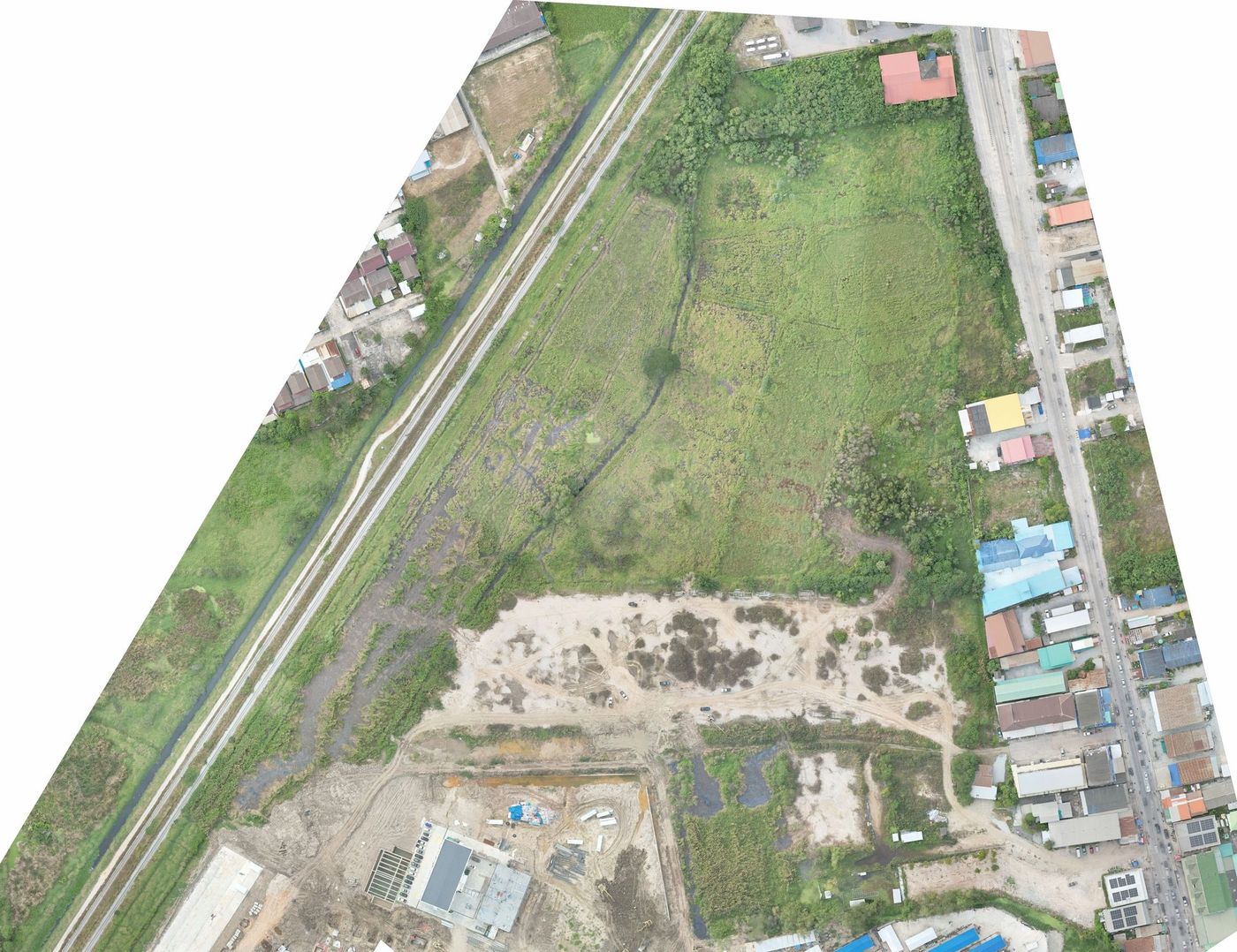

📸 ผลสำรวจภูมิประเทศ
คลิกรูปเพื่อขยาย
📷 ภาพหน้างานจริง — ทีมสำรวจ SPN

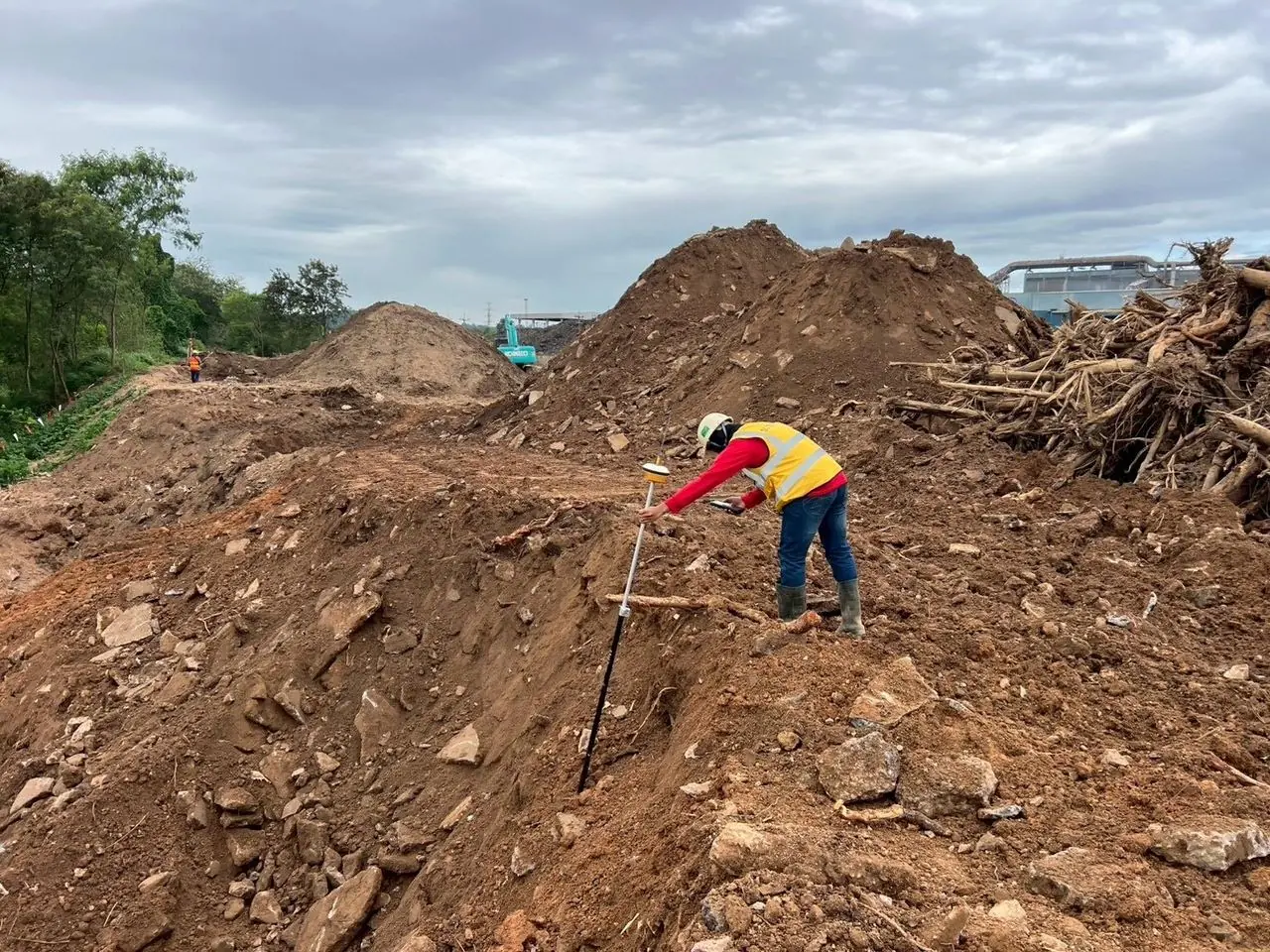

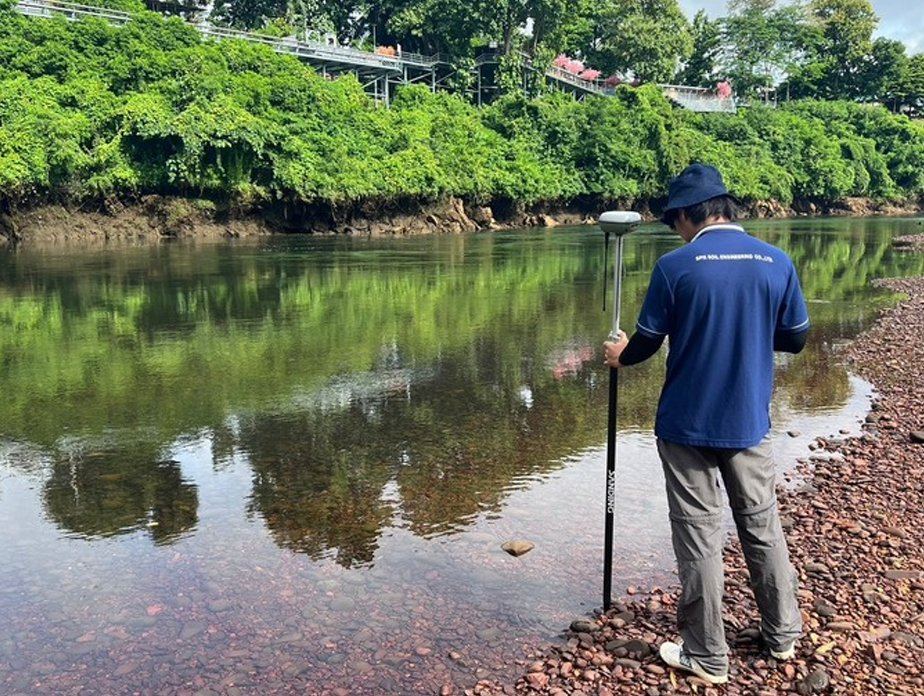

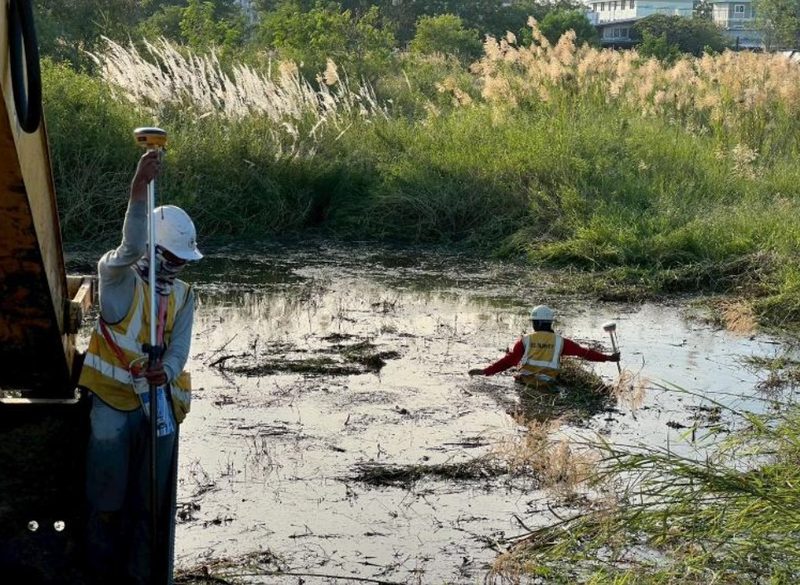

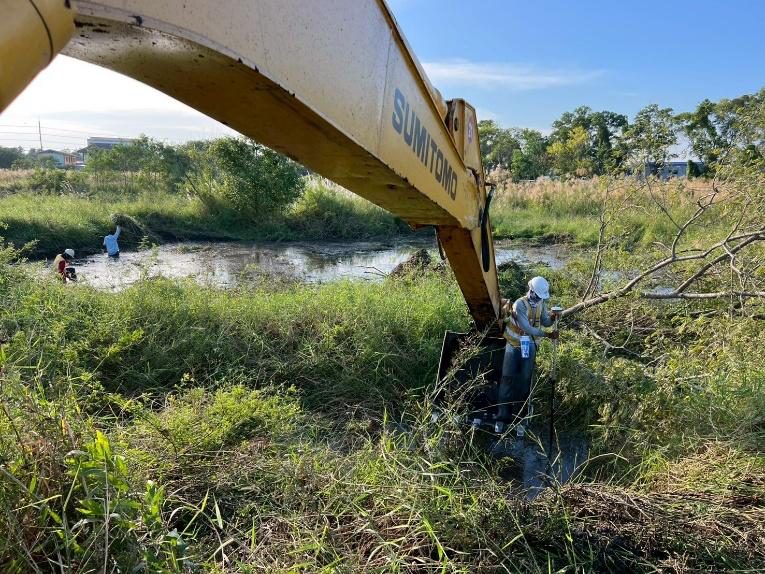

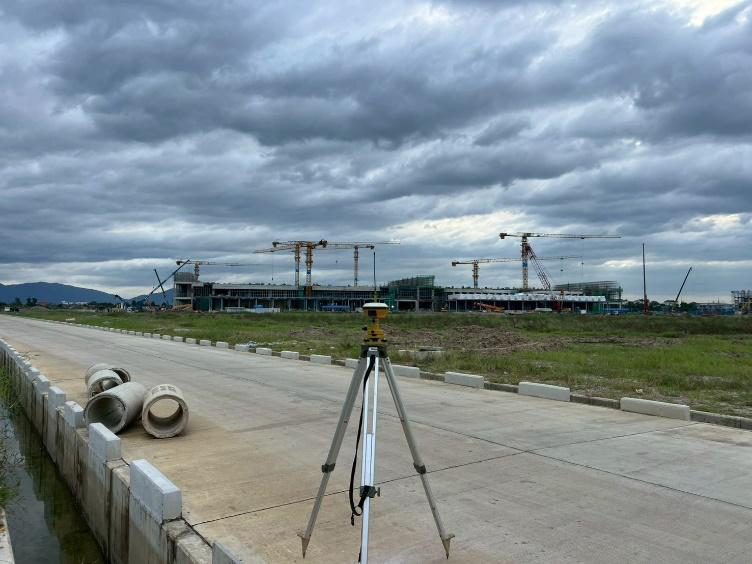

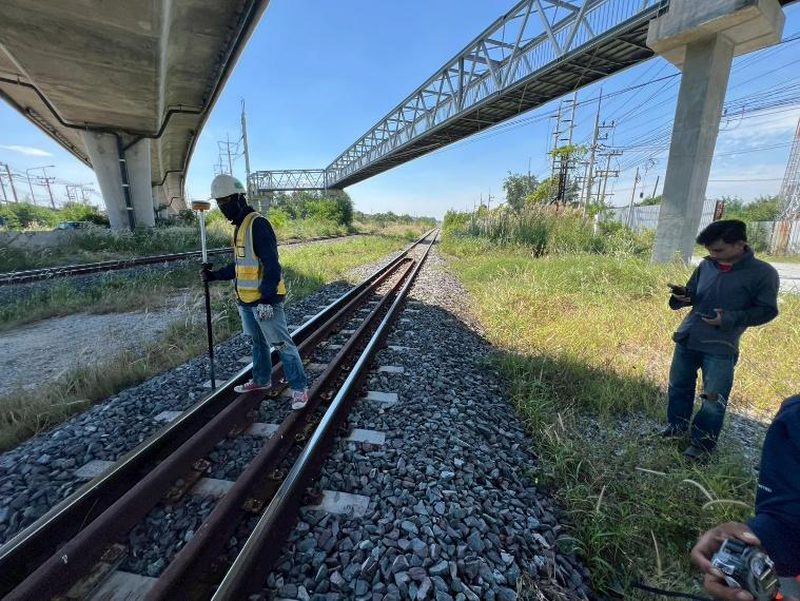

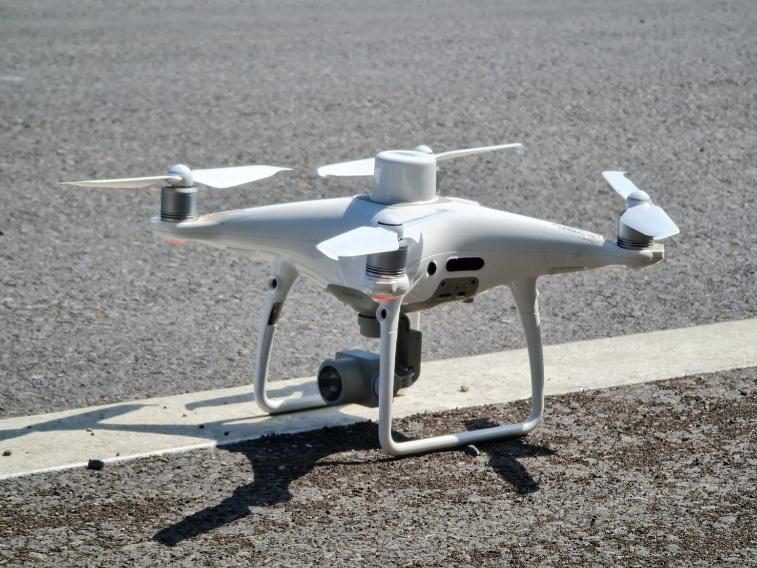

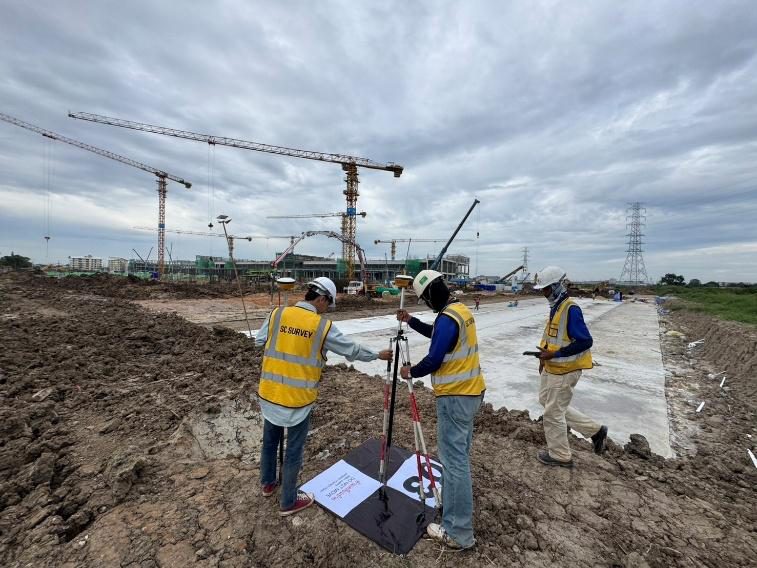

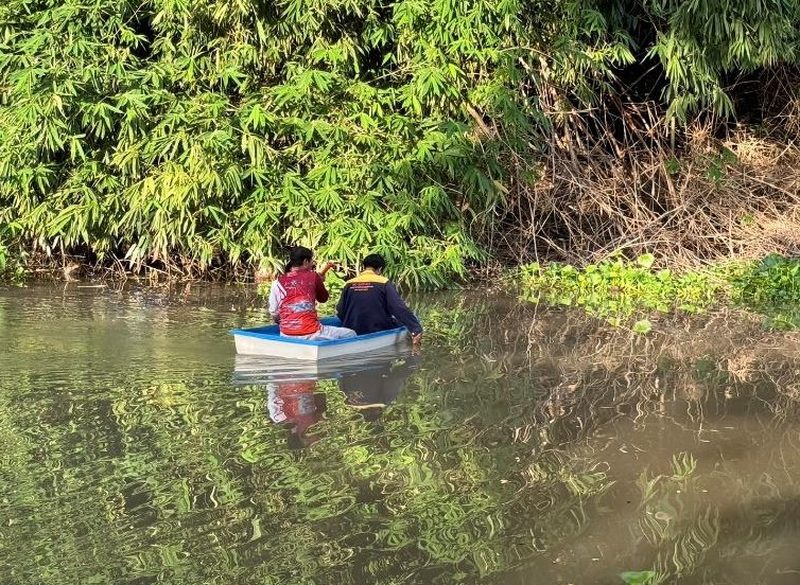

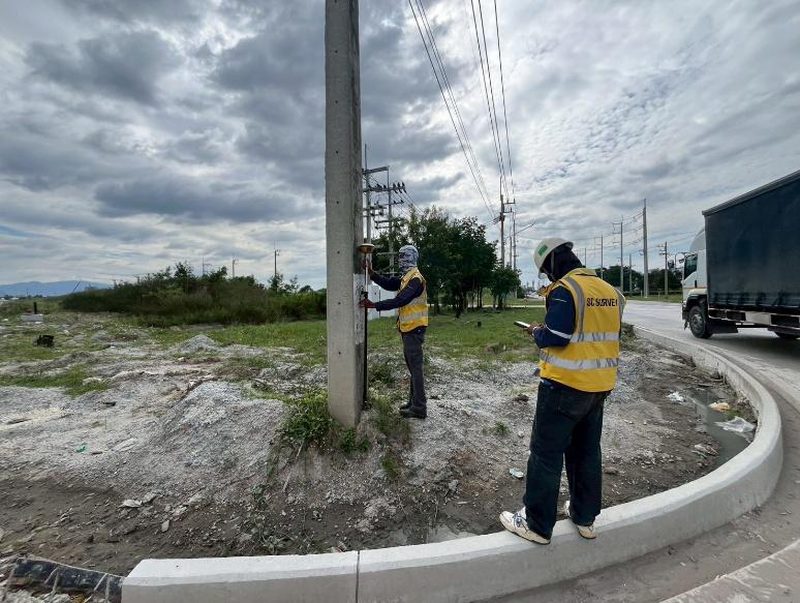

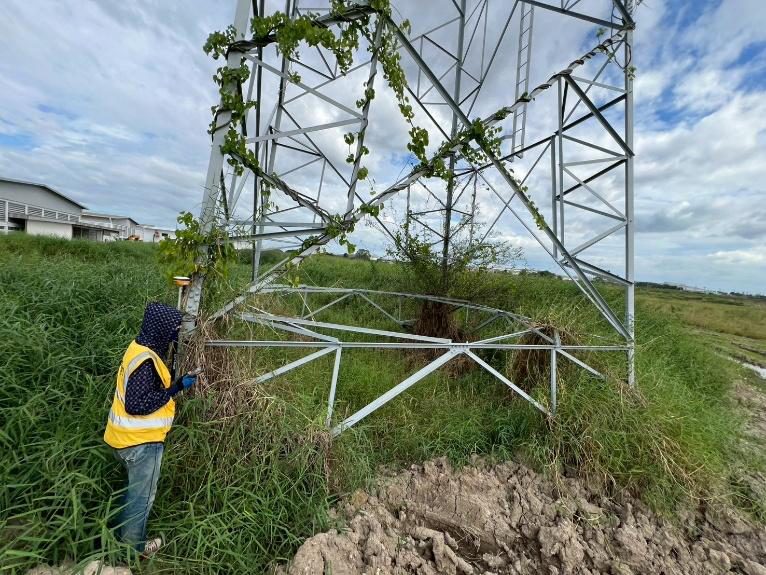

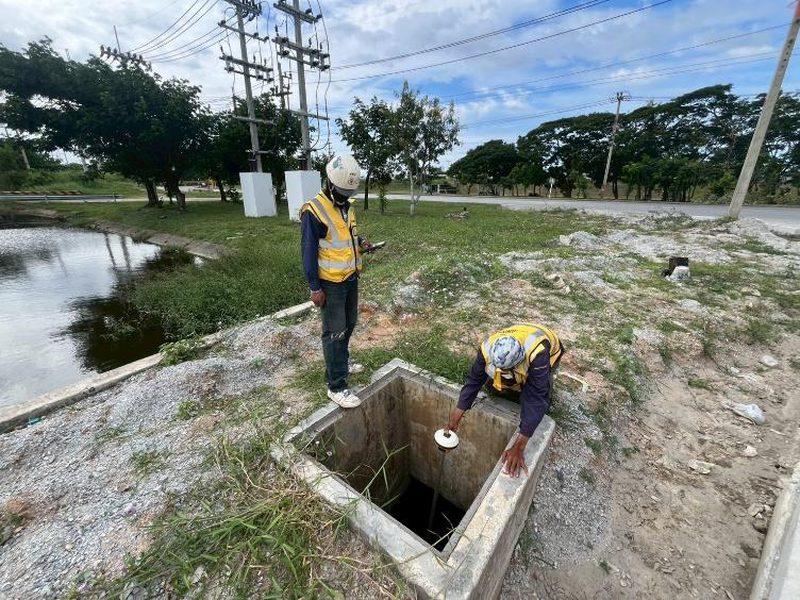

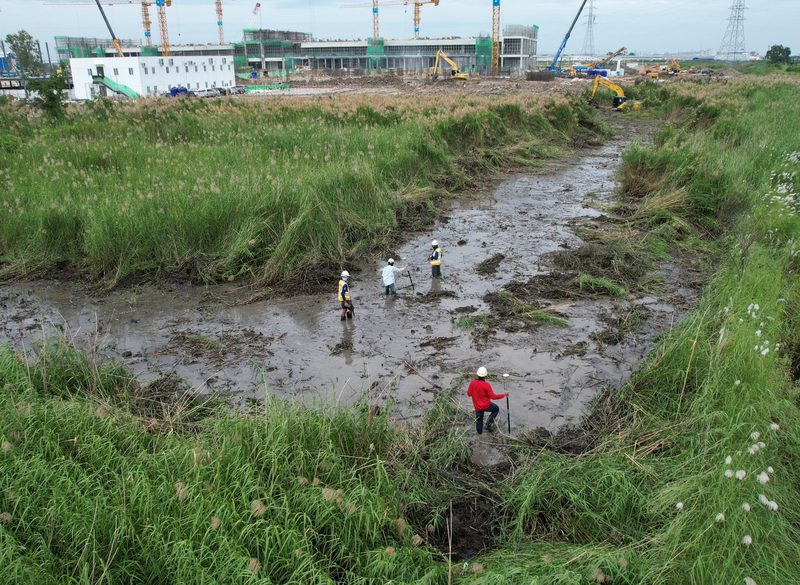

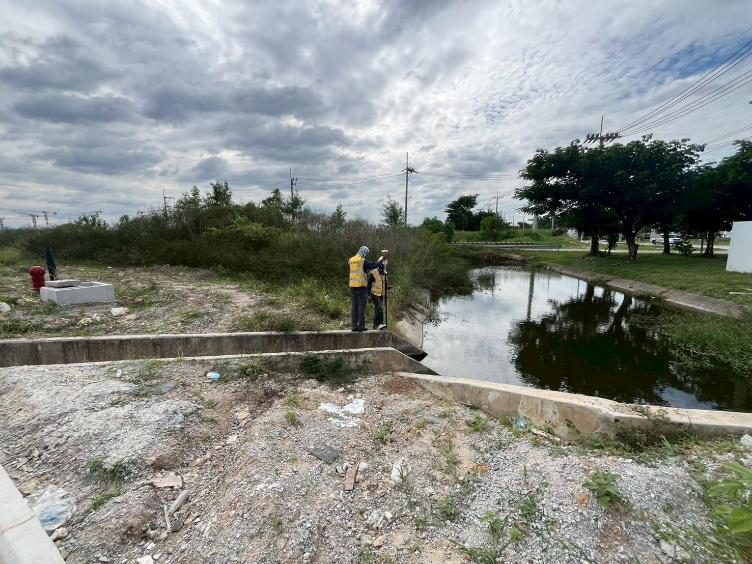

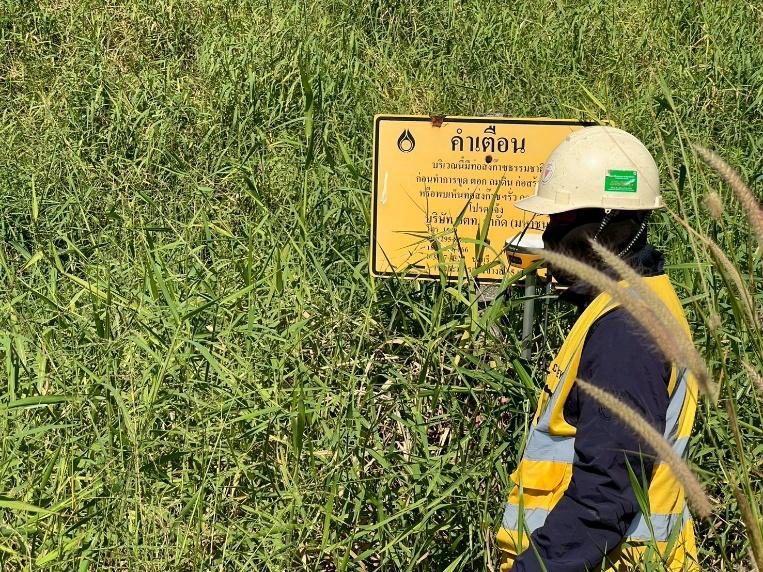

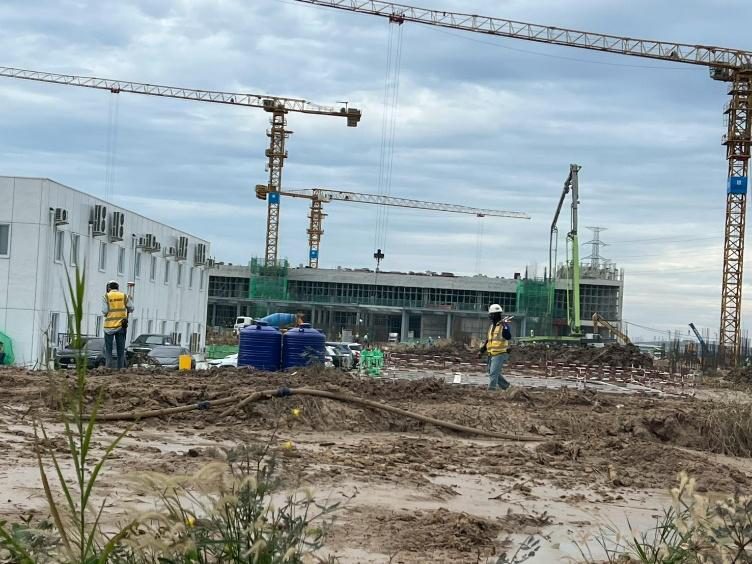

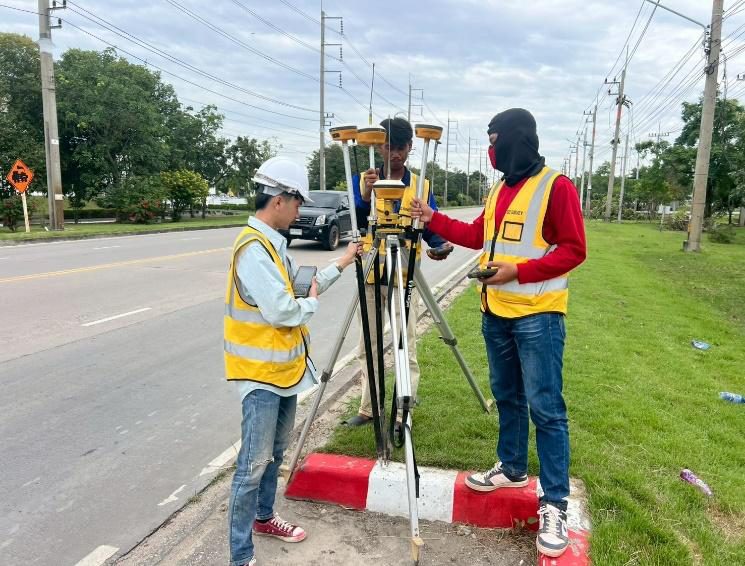

คลิกรูปเพื่อขยายภาพจากงานสำรวจภูมิประเทศและรังวัดจริงของ SPN — ครอบคลุมการรังวัดด้วย GNSS / GPS RTK, Total Station, โดรนสำรวจ (UAV), การวางหมุดควบคุมภาคพื้นดิน (GCP) และการเก็บตำแหน่งสาธารณูปโภค (ถนน ท่อก๊าซ ทางรถไฟ เสาไฟฟ้าแรงสูง หัวดับเพลิง) ในหลากหลายสภาพพื้นที่
บริการสำรวจภูมิประเทศและรังวัดครบวงจร — SPN Soil Engineering
SPN Soil Engineering ให้บริการสำรวจภูมิประเทศ (Topographic Survey) และรังวัดวิศวกรรมครบทุกประเภท ด้วยเครื่องมือความแม่นยำสูงระดับมิลลิเมตรถึงเซนติเมตร ได้แก่ GPS RTK, Total Station, UAV/Drone และ Bathymetric Echo Sounder รองรับงานตั้งแต่โครงการก่อสร้างขนาดเล็กไปจนถึงโครงสร้างพื้นฐานขนาดใหญ่ระดับประเทศ ผลการสำรวจส่งมอบในรูปแบบ AutoCAD DWG, GIS Shapefile, Orthophoto และ 3D Model พร้อมรายงานพิกัดอ้างอิงมาตรฐานสากล ดำเนินงานโดยทีมวิศวกรใบอนุญาตสภาวิศวกร (กว.) ประสบการณ์กว่า 20 ปี ทีมเดียวกับงานเจาะสำรวจดินและทดสอบเสาเข็มของ SPN Group จึงเชื่อมข้อมูลสำรวจพื้นผิวกับข้อมูลชั้นดินได้ครบในที่เดียว
1. งานสำรวจภูมิประเทศและรังวัด (Topographic & Engineering Survey)
งานสำรวจภาคพื้นดินด้วย GPS RTK และ Total Station ให้ความแม่นยำสูงสุดสำหรับงานออกแบบโครงสร้างและก่อสร้าง
- Topographic Survey — GPS RTKสำรวจจัดทำแผนที่ชั้นความสูง (Contour Map) ด้วย GPS RTK ความแม่นยำ ±1–3 ซม. ทั้งแนวราบและแนวดิ่ง รองรับระบบพิกัด WGS84, TM47, TM48 เหมาะสำหรับพื้นที่กว้างโล่งและงานที่ต้องการพิกัด GPS สากล

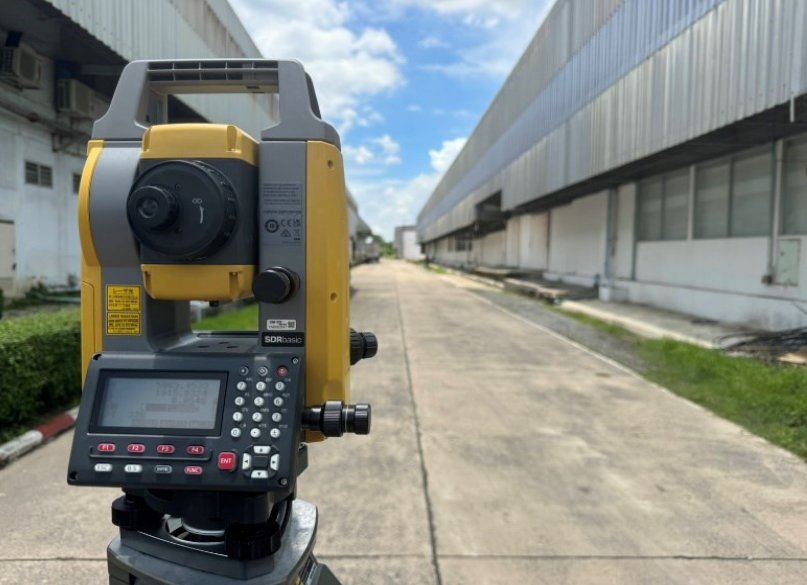

- Total Station Survey (Topcon SDR)รังวัดพิกัดและระดับความแม่นยำ ±5 มม. เหมาะสำหรับพื้นที่ในเมือง โรงงาน หรือบริเวณที่มีสิ่งกีดขวางสัญญาณดาวเทียม ใช้สำหรับงานวางแนวถนน ท่อสาธารณูปโภค และรังวัดอาคาร
- Construction & Route Surveyรังวัดเส้นทางถนน ทางรถไฟ ท่อส่งน้ำ สายไฟ และโครงสร้างพื้นฐาน วางแนวโครงการตามแนวเส้นทางที่ออกแบบ (Alignment Survey) พร้อม Cross-section ทุกระยะ
- Setting Out Surveyวางแนวก่อสร้างตามพิกัดในแบบอย่างแม่นยำ ใช้เครื่องมือ Total Station ควบคู่ GPS RTK ป้องกันการวางโครงสร้างผิดตำแหน่ง
- As-built Surveyสำรวจและบันทึกพิกัดสภาพจริงหลังก่อสร้าง (As-built) สำหรับยื่นรายงาน เปรียบเทียบกับแบบก่อสร้าง และเก็บไว้เป็นข้อมูลสำหรับงานซ่อมบำรุงในอนาคต
- Control Point & Benchmark Surveyสร้างเครือข่ายจุดควบคุมพิกัด (Control Point) และจุดระดับ (Benchmark) สำหรับโครงการขนาดใหญ่ที่ต้องการความต่อเนื่องของพิกัดตลอดโครงการ
2. งานสำรวจพื้นท้องน้ำและทะเล (Bathymetric Survey)
การสำรวจใต้น้ำด้วย Echo Sounder ให้ข้อมูลความลึกและสภาพพื้นท้องน้ำที่จำเป็นสำหรับงานออกแบบโครงสร้างชายน้ำและชายทะเล
- Bathymetric / Echo Sounder Surveyวัดความลึกและจัดทำแผนที่พื้นท้องน้ำ (Bathymetric Map) ด้วย Single-beam Echo Sounder ผลลัพธ์เป็น Depth Contour Map และ Cross-section ของท้องน้ำ ใช้สำหรับออกแบบสะพาน ท่าเทียบเรือ และงานป้องกันตลิ่ง
- Riverbed Surveyสำรวจพื้นท้องแม่น้ำและลำคลอง วิเคราะห์โปรไฟล์พื้นท้องน้ำ ระบุบริเวณกัดเซาะ (Scour) และตะกอนทับถม สำหรับงานออกแบบฐานรากสะพานและท่าเรือ
- Coastal & Seabed Surveyสำรวจพื้นทะเลและชายฝั่ง สำหรับงานก่อสร้างท่าเรือ เขื่อนกันคลื่น และโครงการป้องกันชายฝั่งกัดเซาะ
- Reservoir Volume Surveyสำรวจและคำนวณปริมาตรน้ำในอ่างเก็บน้ำและบ่อกักเก็บ ใช้สำหรับบริหารจัดการน้ำและตรวจสอบปริมาณตะกอน
3. งานสำรวจและถ่ายภาพด้วย UAV/Drone
เทคโนโลยี Drone ช่วยให้สำรวจพื้นที่ขนาดใหญ่ได้รวดเร็วและครอบคลุมกว่าการสำรวจภาคพื้นดิน พร้อมผลิต Orthophoto และ 3D Model ความละเอียดสูง

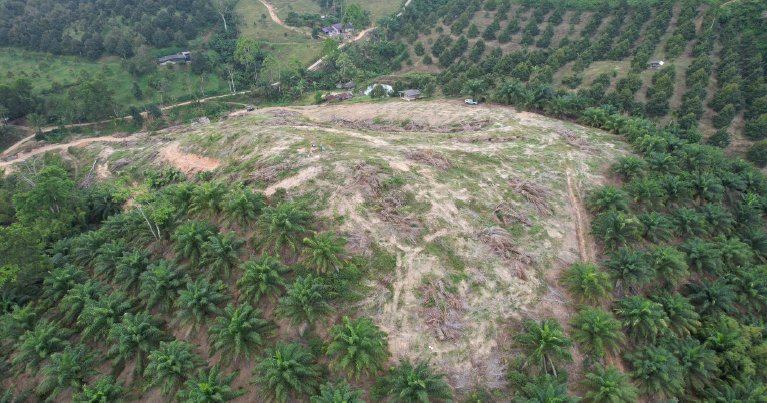

- Aerial Photographyถ่ายภาพทางอากาศความละเอียดสูงจาก Drone สำหรับงานประเมินพื้นที่ รายงานความก้าวหน้า และสื่อสารกับผู้บริหารโครงการ

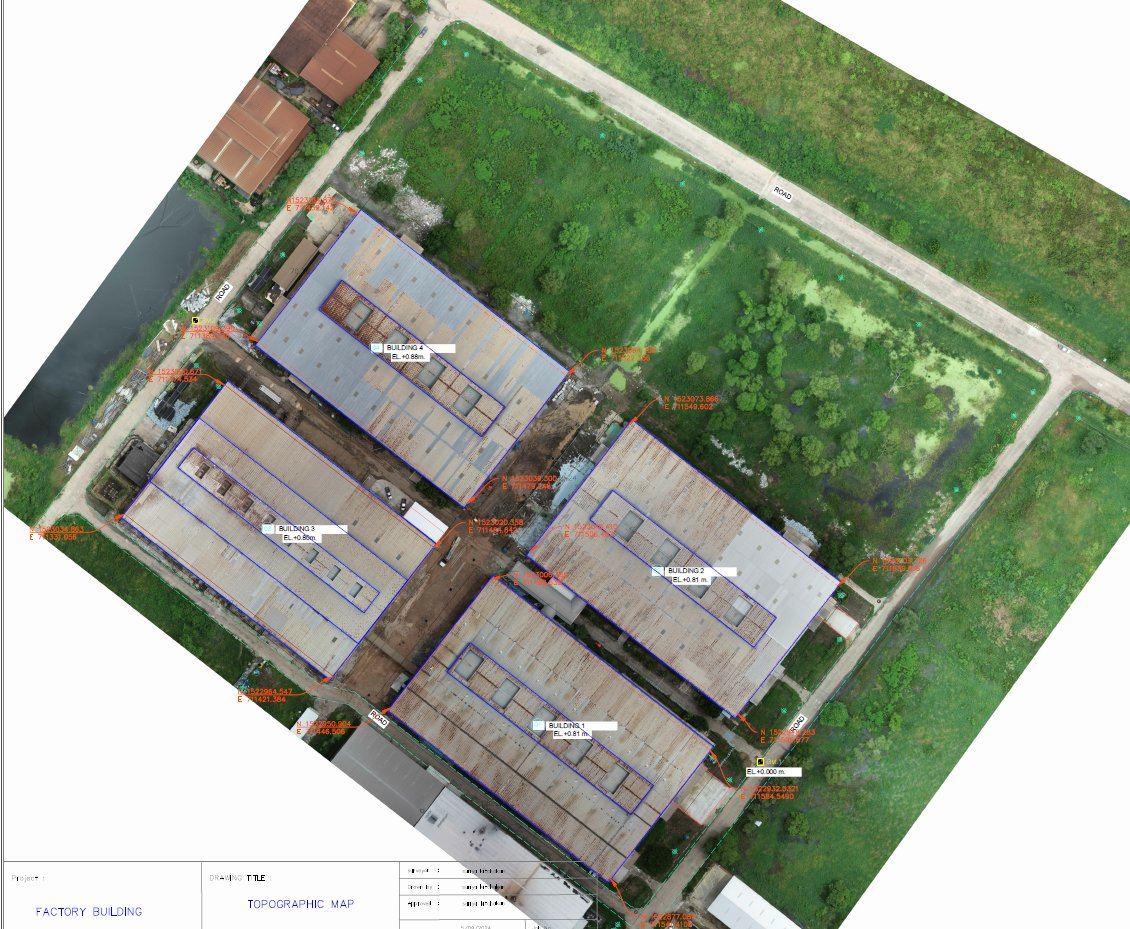

- Orthophoto Productionผลิตภาพถ่ายมุมฉาก (Orthophoto) ที่มีมาตราส่วนถูกต้อง สามารถวัดระยะและพื้นที่ได้โดยตรง เหมาะสำหรับงานผังเมือง วางโครงการ และ GIS

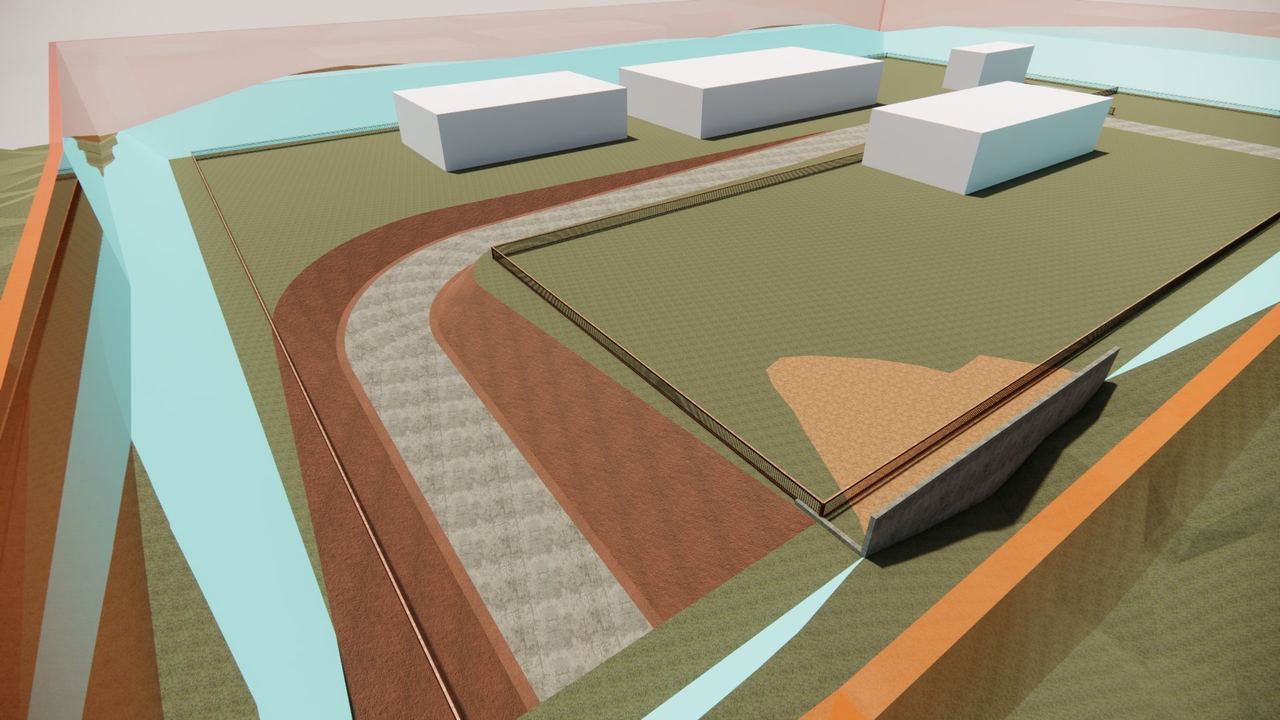

- 3D Point Cloud / DSM / DTMสร้างแบบจำลองพื้นผิว Digital Surface Model (DSM) และ Digital Terrain Model (DTM) จาก Drone Photogrammetry สำหรับคำนวณปริมาณดิน Cut & Fill ได้อย่างแม่นยำ
- Construction Progress Monitoringบินสำรวจและถ่ายภาพตามรอบเวลา ติดตามปริมาณงานดินถมตัด ความก้าวหน้าก่อสร้าง และตรวจสอบความถูกต้องของงาน
- Thermal / Multispectral Imagingถ่ายภาพ Thermal Infrared สำหรับตรวจสอบการรั่วซึมและ Multispectral สำหรับงานเกษตรและพลังงาน Solar
ขั้นตอนการสำรวจภูมิประเทศด้วย GPS RTK — 5 ขั้นตอน
กระบวนการทำงานมาตรฐานของ SPN ตั้งแต่วางแผนจนส่งมอบแผนที่ ใช้เวลารวมโดยทั่วไป 3–8 วันขึ้นอยู่กับขนาดพื้นที่
- 1. กำหนดระบบพิกัดและวางแผนการสำรวจเลือกระบบพิกัดอ้างอิง (WGS84, TM47 หรือ TM48) ตามมาตรฐานหน่วยงาน วางแผนเส้นทางสำรวจและกำหนดตำแหน่ง Control Point ของโครงการ
- 2. ติดตั้ง Base Station และ Roverติดตั้ง GPS Base Station บนจุดพิกัดที่ทราบค่าแน่นอน Rover รับสัญญาณ RTK Correction ผ่าน Radio Link หรือ NTRIP ได้ความแม่นยำ ±1–3 ซม. ทันที
- 3. สำรวจเก็บข้อมูลภาคสนามเดิน Rover เก็บจุด Spot Level จุดเปลี่ยนความสูง แนวโครงสร้าง ถนน อาคาร และสิ่งกีดขวางตลอดพื้นที่ บันทึกพิกัด X, Y, Z ทุกจุด
- 4. ประมวลผลและจัดทำแผนที่นำข้อมูลเข้า AutoCAD Civil 3D หรือ ArcGIS สร้าง TIN Model และ Contour Line ทุก 0.25–1 เมตร จัดทำแผนที่ชั้นความสูง
- 5. ตรวจสอบและส่งมอบรายงานตรวจสอบความถูกต้องของแผนที่กับสภาพภาคสนาม ส่งมอบ AutoCAD DWG, Shapefile และ PDF พร้อมรายงานพิกัดอ้างอิง รับรองโดยวิศวกร
ตารางสรุปบริการสำรวจภูมิประเทศ
← เลื่อนดูตารางทั้งหมด →
| บริการ | เครื่องมือ | ความแม่นยำ | ผลลัพธ์ที่ได้ | เหมาะสำหรับ |
|---|---|---|---|---|
| GPS RTK Survey | GNSS Receiver | ±1–3 ซม. | Contour Map, พิกัด | พื้นที่โล่ง ขนาดใหญ่ |
| Total Station Survey | Topcon SDR | ±5 มม. | แผนผัง, Cross-section | ในเมือง, โรงงาน |
| Drone Topographic | DJI Phantom/Matrice | ±3–5 ซม. | Orthophoto, DSM/DTM | พื้นที่ >10 ไร่ |
| Bathymetric Survey | Echo Sounder | ±5–10 ซม. | Depth Map | สะพาน, ท่าเรือ |
| Setting Out | GPS RTK + TS | ±1–3 ซม. | พิกัดก่อสร้าง | วางแนวโครงสร้าง |
| As-built Survey | GPS RTK + TS | ±1–5 ซม. | แบบสภาพจริง | ตรวจรับงาน, รายงาน |
| 3D Point Cloud | Drone + Photogrammetry | ±3–5 ซม. | .las, 3D Model | คำนวณ Cut & Fill |
| Riverbed Survey | Echo Sounder + GPS | ±10 ซม. | Bed Profile | วิเคราะห์กัดเซาะ |
เมื่อไหร่ควรจ้างสำรวจภูมิประเทศ?
- ก่อนออกแบบโครงการทุกประเภทข้อมูล Contour Map ที่แม่นยำเป็นพื้นฐานของการออกแบบระบบระบายน้ำ ถนน และฐานราก
- ก่อนยื่นขออนุญาตก่อสร้างหน่วยงานที่เกี่ยวข้องหลายแห่งกำหนดให้มีแผนที่สำรวจจากวิศวกรประกอบการยื่นคำขอ
- งานก่อสร้างที่ต้องคำนวณดิน Cut & Fillข้อมูล DTM ก่อนและหลังขุดถมช่วยคำนวณปริมาณดินและต้นทุนได้แม่นยำ
- งานก่อสร้างใกล้แหล่งน้ำต้องการข้อมูลความลึกและสภาพพื้นท้องน้ำเพื่อออกแบบฐานรากและโครงสร้างป้องกัน
- โครงการที่ต้องรายงาน EIAต้องการแผนที่ภูมิประเทศ Orthophoto และข้อมูลพื้นที่ที่ถูกต้องประกอบรายงาน
งานสำรวจภูมิประเทศมักทำควบคู่กับงานเจาะสำรวจดิน (Soil Boring Test) เพื่อให้ได้ทั้งข้อมูลพื้นผิวและชั้นดินใต้ดินครบสำหรับการออกแบบฐานราก ดูตัวอย่างงานจริงได้ที่เคสเจาะสำรวจดินกลางทะเลซึ่งใช้การสำรวจพิกัด GPS ร่วมด้วย
อ่านความรู้เพิ่มเติม: Topographic Survey คืออะไร ขั้นตอน ผลลัพธ์ ใช้เวลากี่วัน และ เปรียบเทียบ GPS RTK vs Total Station vs Drone เลือกวิธีสำรวจแบบไหนดี
คำถามที่พบบ่อย — สำรวจภูมิประเทศ
Topographic Survey คือการสำรวจวัดระดับความสูงและรูปร่างภูมิประเทศเพื่อจัดทำแผนที่ชั้นความสูง ใช้สำหรับงานวิศวกรรมและก่อสร้าง ส่วน Cadastral Survey หรือการรังวัดที่ดินเน้นเรื่องขอบเขตและเนื้อที่ที่ดินตามกฎหมาย SPN ให้บริการ Topographic Survey สำหรับงานวิศวกรรมทุกประเภท
GPS RTK เหมาะกับพื้นที่โล่งขนาดใหญ่ที่มีสัญญาณดาวเทียมชัดเจน ทำงานเร็ว ความแม่นยำ ±1–3 ซม. ส่วน Total Station เหมาะกับพื้นที่ในเมืองหรือมีสิ่งกีดขวาง เช่น อาคาร ต้นไม้ โรงงาน ความแม่นยำ ±5 มม. ในงานจริง SPN มักใช้ทั้งสองร่วมกันเพื่อผลที่ดีที่สุด
ขึ้นอยู่กับงาน สำหรับงานคำนวณปริมาณดิน Cut & Fill, Orthophoto, และ 3D Model Drone Survey มีความแม่นยำ ±3–5 ซม. เพียงพอและรวดเร็วกว่ามาก แต่สำหรับงาน Setting Out หรือ As-built ที่ต้องการความแม่นยำระดับ ±1–2 ซม. ยังต้องใช้ GPS RTK หรือ Total Station
Bathymetric Survey คือการวัดความลึกและสำรวจสภาพพื้นท้องน้ำด้วย Echo Sounder (เครื่องวัดคลื่นเสียงใต้น้ำ) ผลลัพธ์เป็นแผนที่ความลึก (Depth Map) และโปรไฟล์พื้นท้องน้ำ ใช้สำหรับออกแบบสะพาน ท่าเทียบเรือ คำนวณงานขุดลอก และวิเคราะห์การกัดเซาะฐานรากสะพาน
ส่งมอบตามที่ลูกค้าต้องการ ได้แก่ AutoCAD DWG/DXF, PDF แผนที่, Shapefile (.shp) สำหรับ GIS, Orthophoto .tif, 3D Point Cloud .las/.laz, รายงานพิกัด Excel และรายงานสำรวจฉบับสมบูรณ์ พิกัดอ้างอิง WGS84 หรือ TM47/TM48 ตามมาตรฐานกรมที่ดิน
พื้นที่ 1–10 ไร่ใช้เวลาสำรวจภาคสนาม 1–2 วัน ประมวลผลและจัดทำแผนที่ 2–3 วัน ราคาขึ้นอยู่กับวิธีสำรวจ ความละเอียด ระยะทาง และความซับซ้อนของพื้นที่ ติดต่อ SPN เพื่อรับใบเสนอราคาฟรีภายใน 24 ชั่วโมง
TM47 ครอบคลุมพื้นที่ฝั่งตะวันตกและกลางของประเทศไทย (UTM Zone 47) ส่วน TM48 ครอบคลุมฝั่งตะวันออก (UTM Zone 48) อ้างอิงได้ทั้ง Indian 1975 Datum (งานกรมที่ดิน/แผนที่เดิม) และ WGS84 (งาน GNSS สมัยใหม่) SPN สามารถส่งมอบผลสำรวจในระบบพิกัดและ Datum ที่ลูกค้าต้องการ รวมถึงแปลงระหว่าง WGS84 และ TM47/TM48
รับงานทั่วประเทศไทยครับ มีประสบการณ์สำรวจทั้งในพื้นที่ราบ ภูเขา ริมน้ำ และชายฝั่ง ตั้งแต่โครงการในกรุงเทพฯ ปริมณฑล ภาคกลาง ภาคตะวันออก จนถึงโครงการในต่างจังหวัดทั่วประเทศ ติดต่อเพื่อรับใบเสนอราคาพร้อมประเมินค่าเดินทาง
ต้องครับ การบินโดรนเชิงพาณิชย์ในประเทศไทยต้องขึ้นทะเบียนผู้บังคับโดรนกับ CAAT (สำนักงานการบินพลเรือนแห่งประเทศไทย) และขึ้นทะเบียนตัวเครื่องกับ กสทช. รวมถึงขออนุญาตเพิ่มเติมหากบินในเขตควบคุม ทีมงาน SPN มีใบอนุญาตครบถ้วนและดำเนินการประสานขออนุญาตพื้นที่ให้ลูกค้า
