สร้างบนดินอ่อนหรือพื้นที่ลาดชัน ออกแบบอย่างไรไม่ให้ทรุดและไม่บานปลาย
การออกแบบวิศวกรรมธรณี (Geotechnical Design) คือการนำผลเจาะสำรวจดินมาคำนวณและกำหนดรายละเอียดฐานราก เสาเข็ม กำแพงกันดิน และการปรับปรุงดิน ให้โครงสร้างมั่นคงตลอดอายุการใช้งาน จุดแข็งของ SPN คือทีมเจาะสำรวจกับทีมออกแบบทำงานร่วมกัน ข้อมูลชั้นดินไม่ตกหล่นระหว่างทาง และปรับแบบตามสภาพหน้างานจริงได้เร็ว
ออกแบบฐานรากและเสาเข็ม
ออกแบบฐานรากที่เหมาะสมกับสภาพดินและน้ำหนักบรรทุก
Shallow Foundation Design
ออกแบบฐานแผ่ ฐานรวม สำหรับงานที่ดินรับน้ำหนักได้ดี
Pile Foundation Design
เลือกประเภท ขนาด และความลึกเสาเข็มที่ประหยัดและปลอดภัยที่สุด
Pile Capacity Analysis
วิเคราะห์กำลังรับน้ำหนักเสาเข็มตามสูตร Static ยืนยันด้วย Load Test
Settlement Analysis
คำนวณและพยากรณ์การทรุดตัวของฐานราก ทั้งทันทีและระยะยาว
ออกแบบกำแพงกันดินและโครงสร้างงานดิน
ออกแบบโครงสร้างรับแรงดันดินทุกประเภท
Sheet Pile and Soldier Pile Design
ออกแบบ Sheet Pile, H-Pile สำหรับงานขุดชั่วคราวและถาวร
Diaphragm Wall Design
ออกแบบกำแพงคอนกรีตสำหรับงานขุดลึกในเขตเมือง
Gravity and Cantilever Retaining Wall
ออกแบบกำแพงกันดินแบบ Gravity, Cantilever และ Counterfort
Anchor and Strut System
ออกแบบระบบค้ำยันและยึดรั้ง Anchor สำหรับงานขุดลึก
ปรับปรุงดินและวิเคราะห์เสถียรภาพลาดดิน
แก้ปัญหาดินอ่อนและลาดดินที่ไม่เสถียร
Preloading with PVD Design
ออกแบบการถมดินชั่วคราวและ Prefabricated Vertical Drain เร่งการอัดตัว
Deep Mixing and Grouting
ออกแบบงานผสมดินและ Grouting เพื่อเพิ่มกำลังดินอ่อน
Stone Column Design
ออกแบบ Stone Column สำหรับปรับปรุงดินอ่อนรับน้ำหนักสูง
Slope Stability Analysis
วิเคราะห์เสถียรภาพลาดดินด้วย Slope/W ออกแบบการแก้ไขป้องกัน

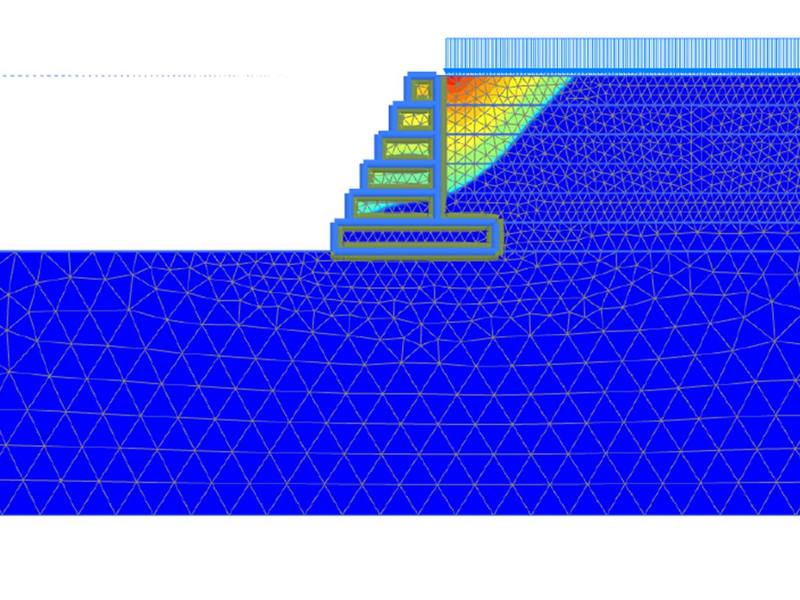

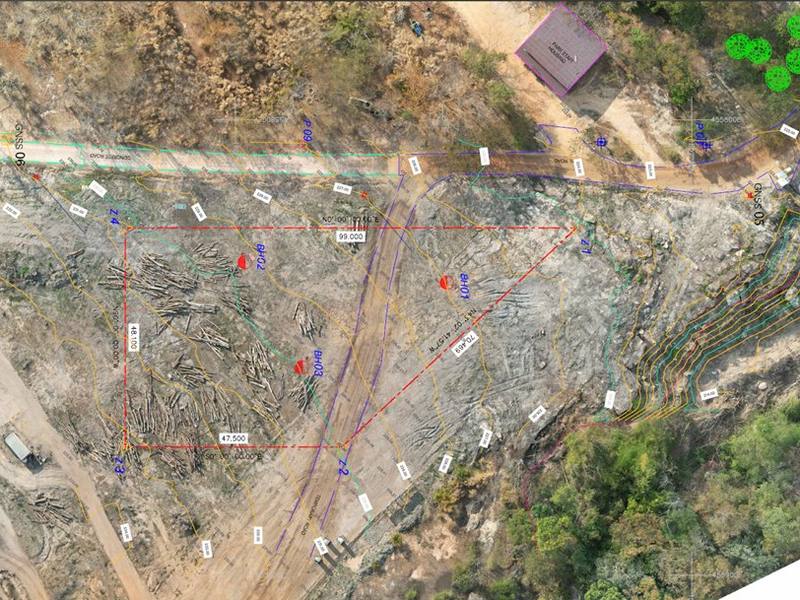

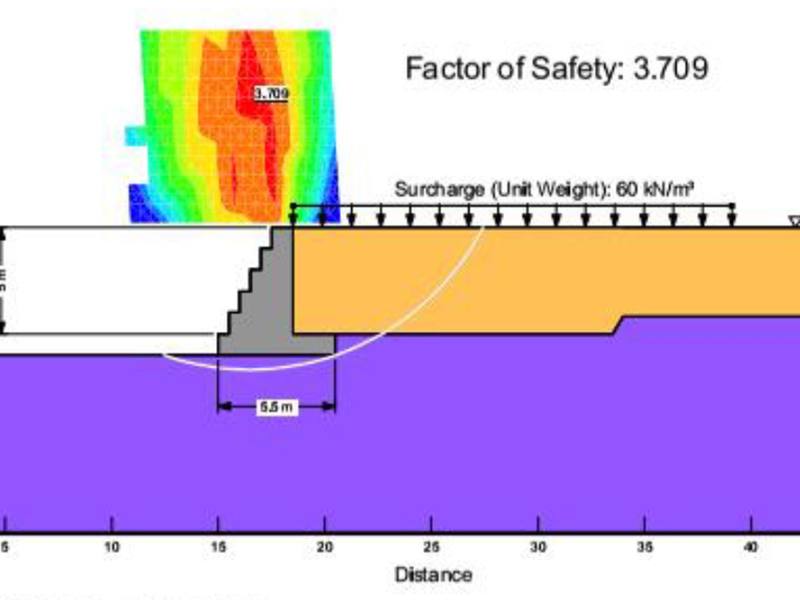

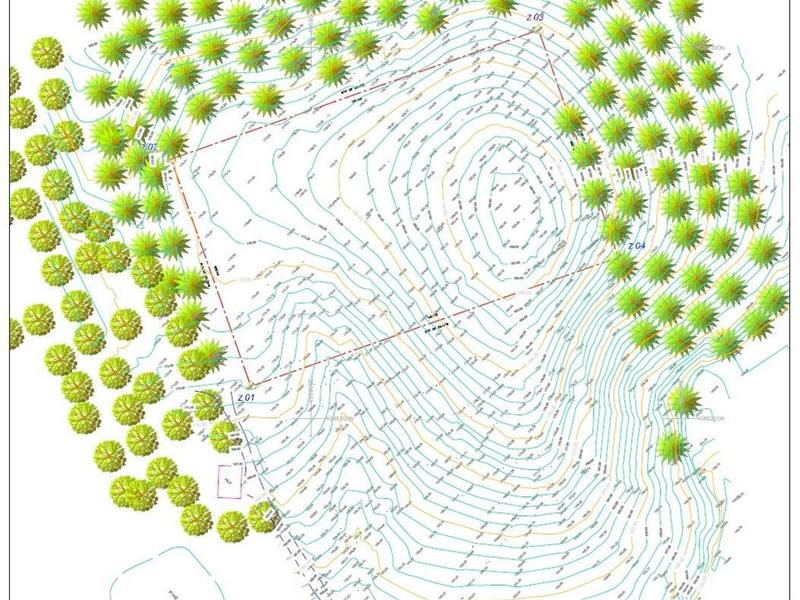

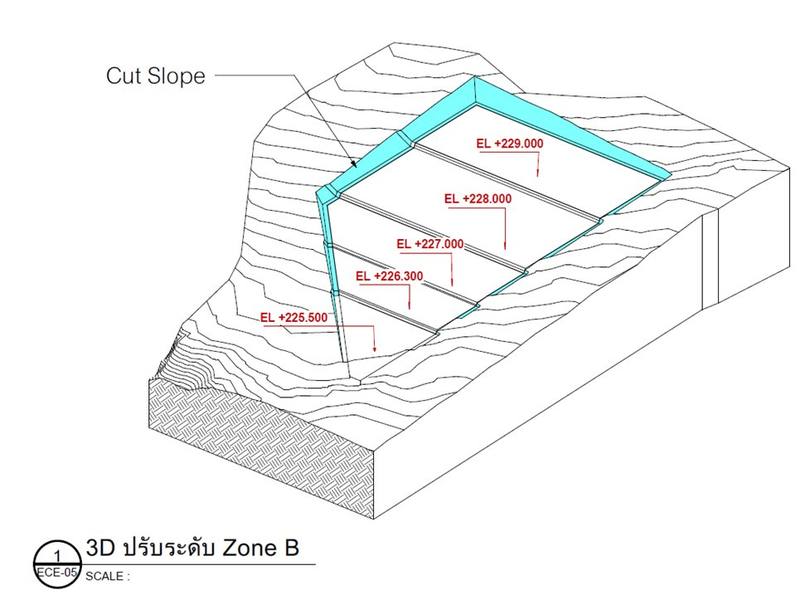

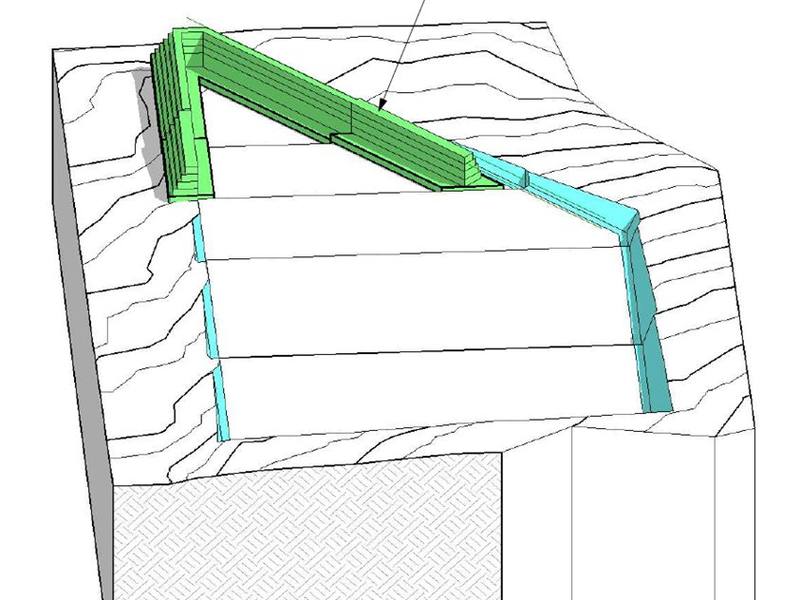

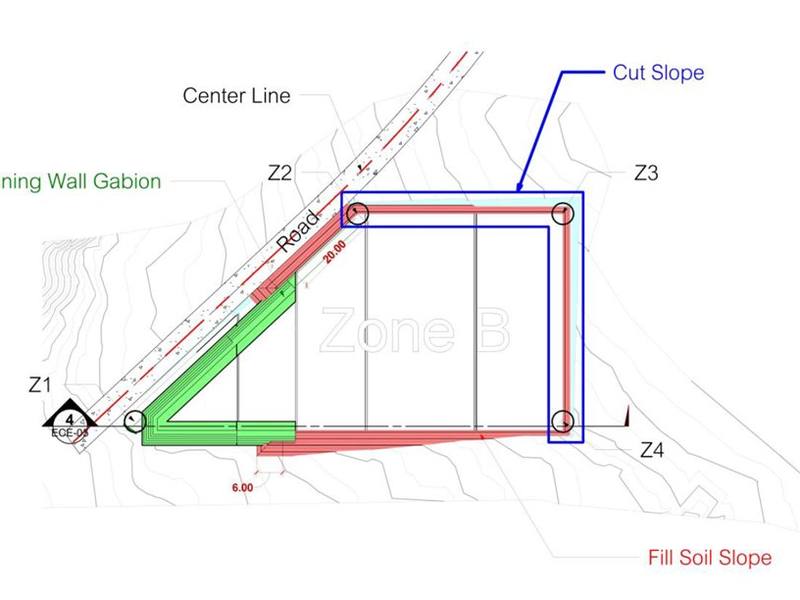

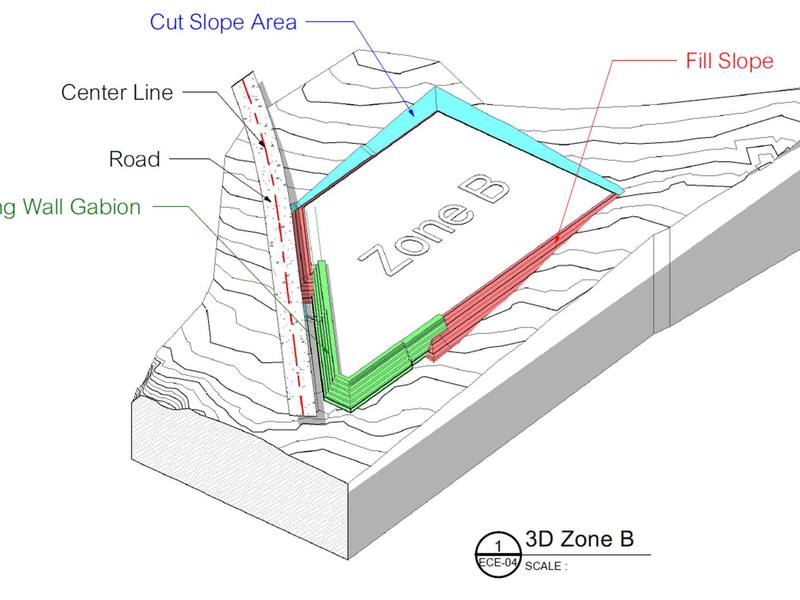

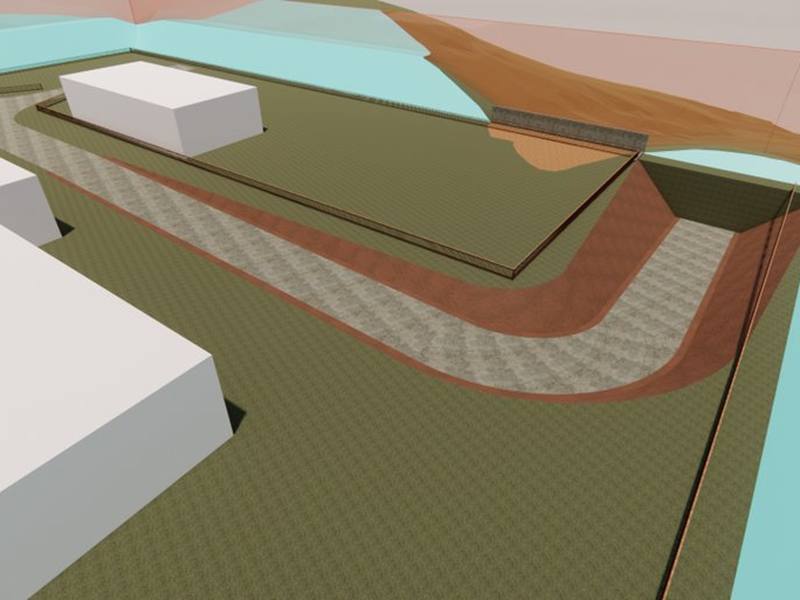

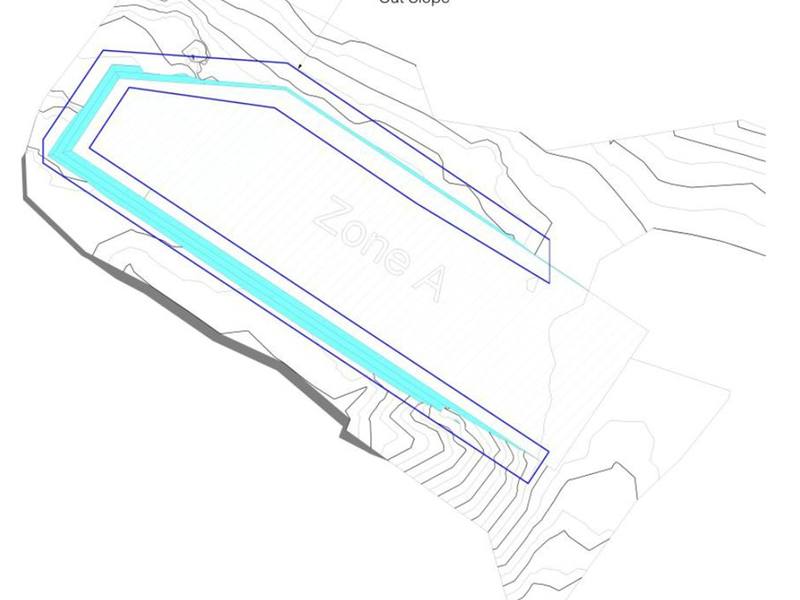

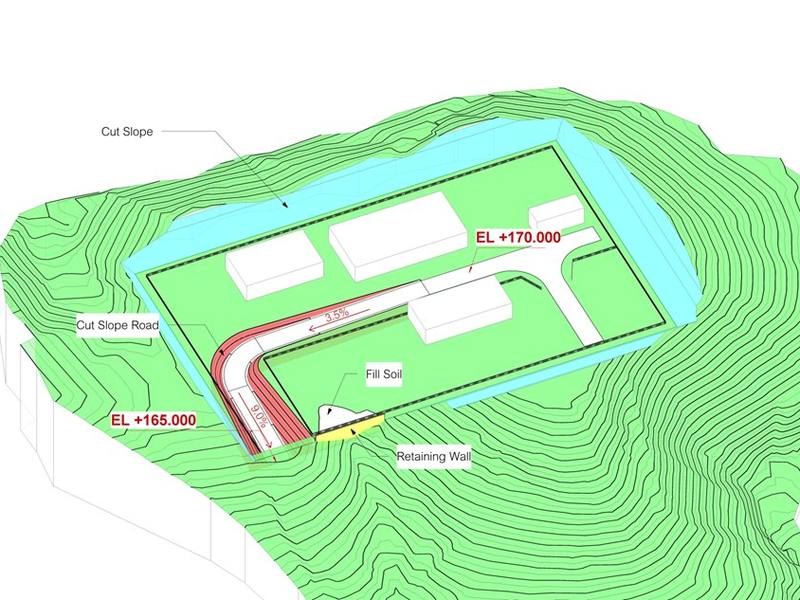

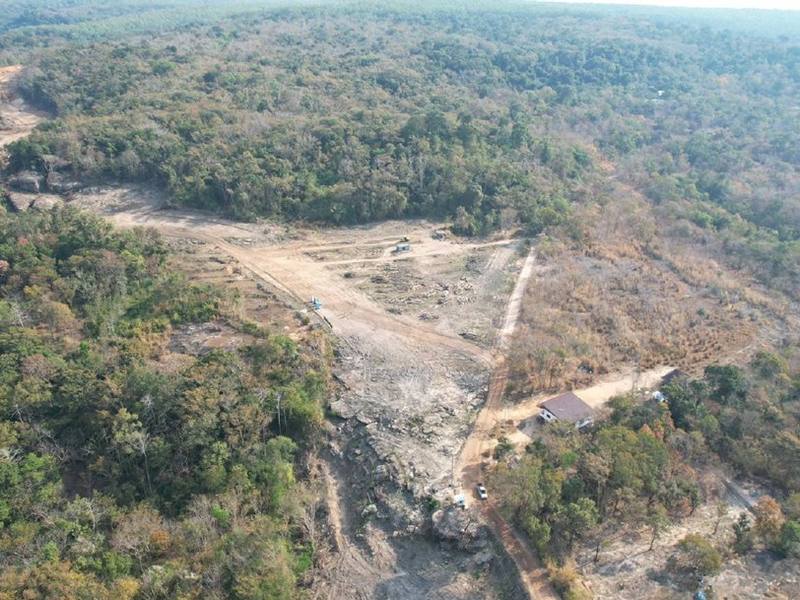

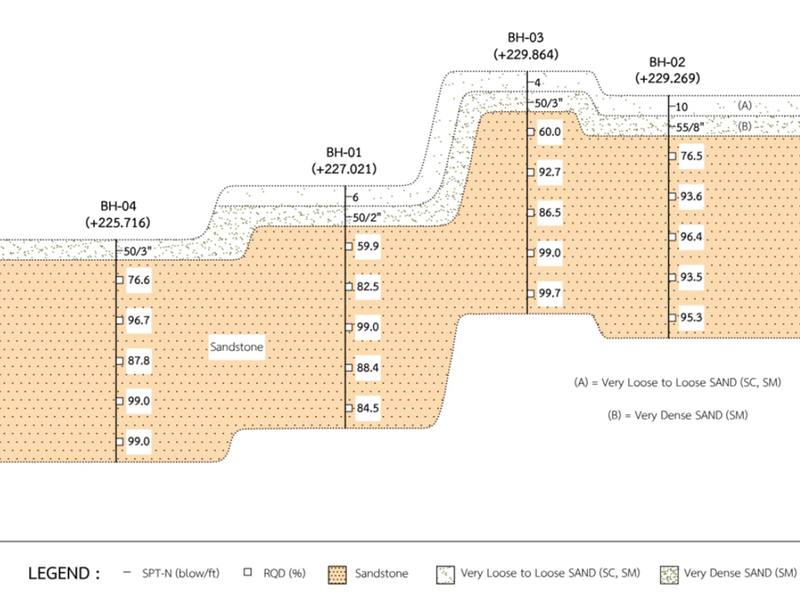

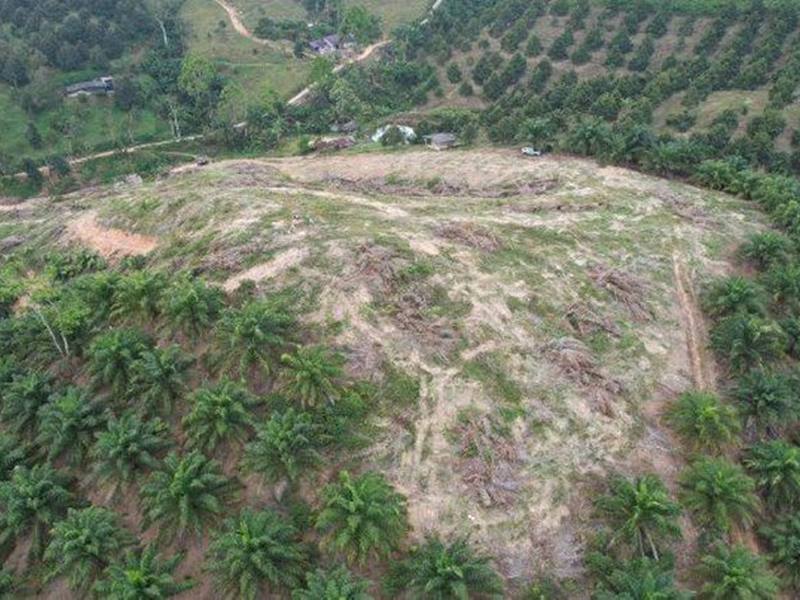

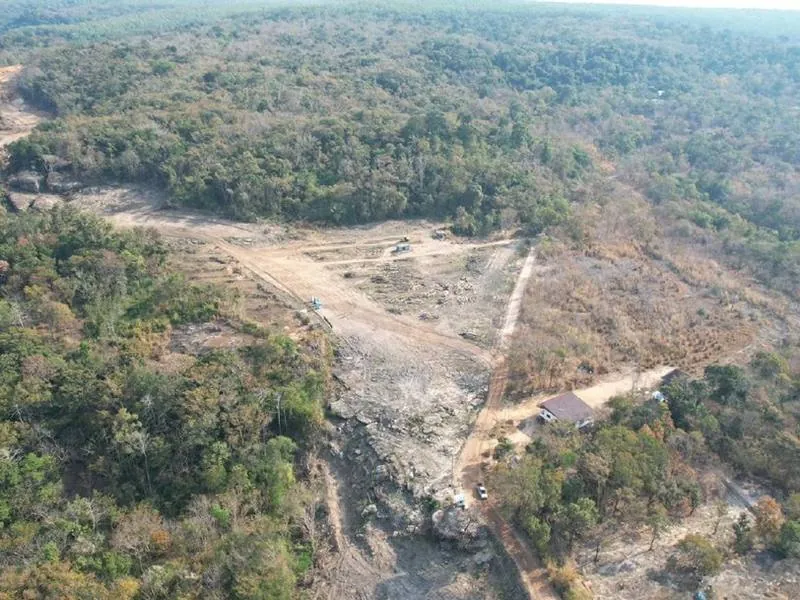

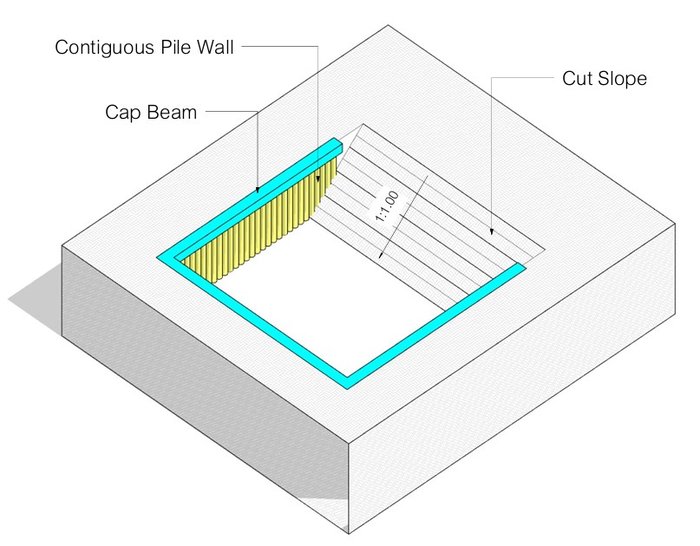

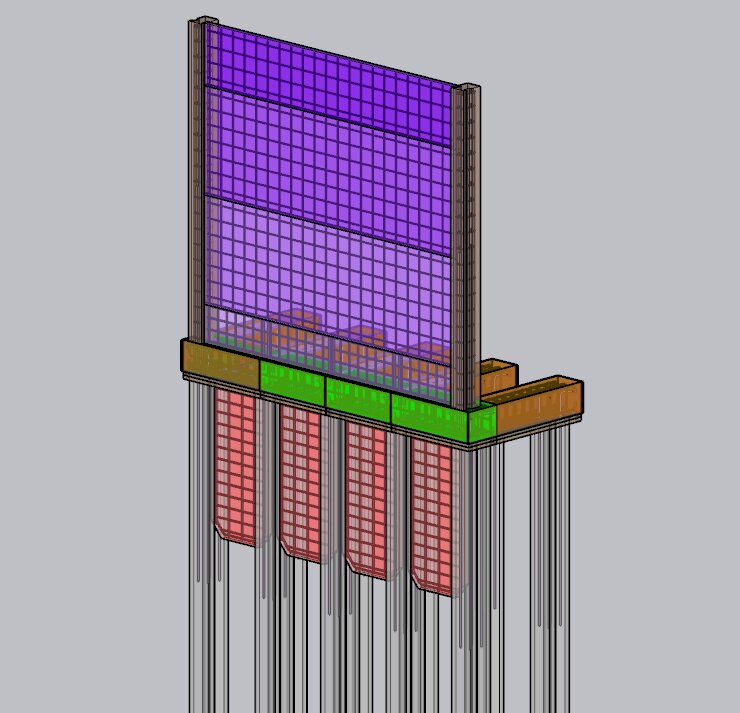

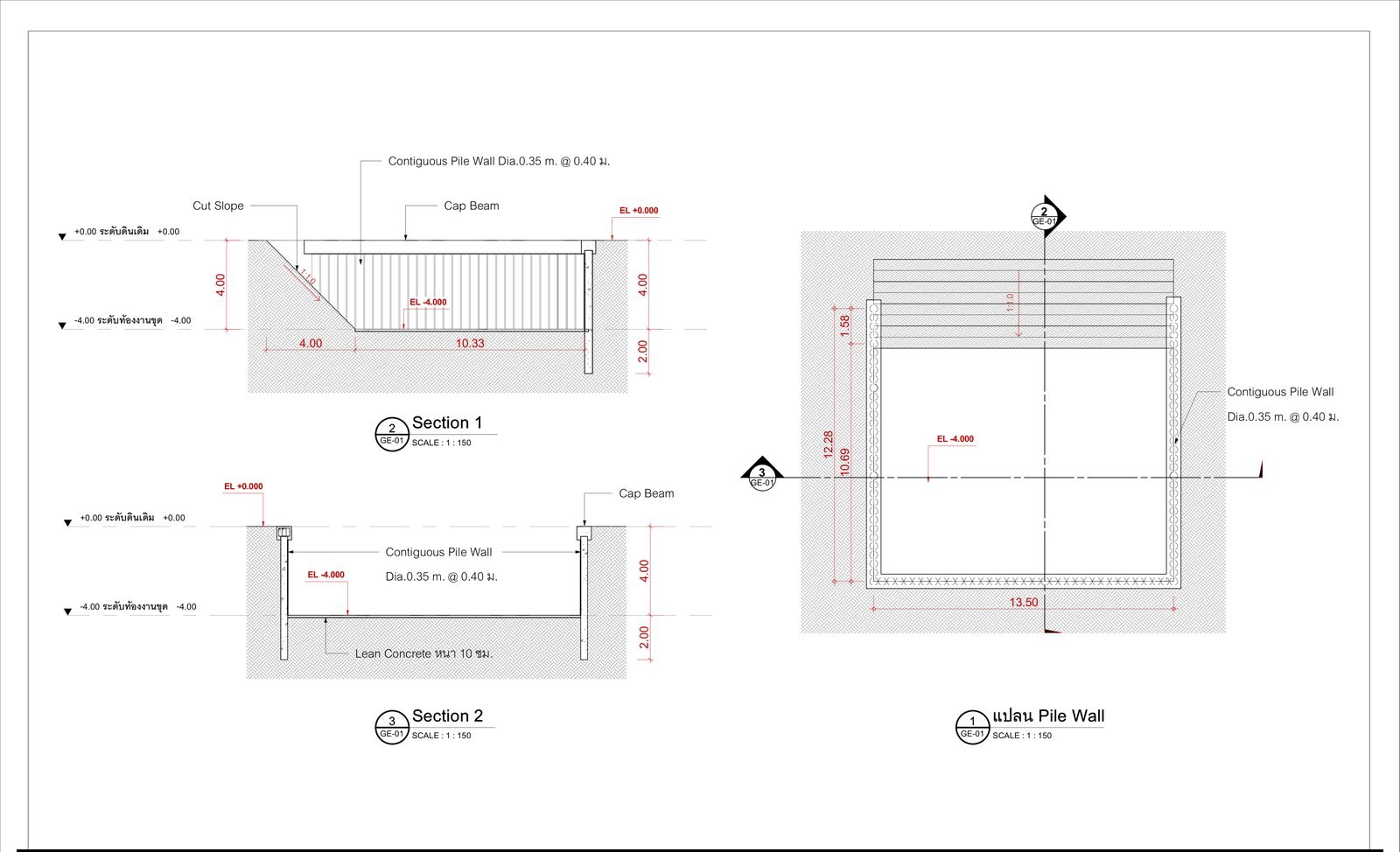

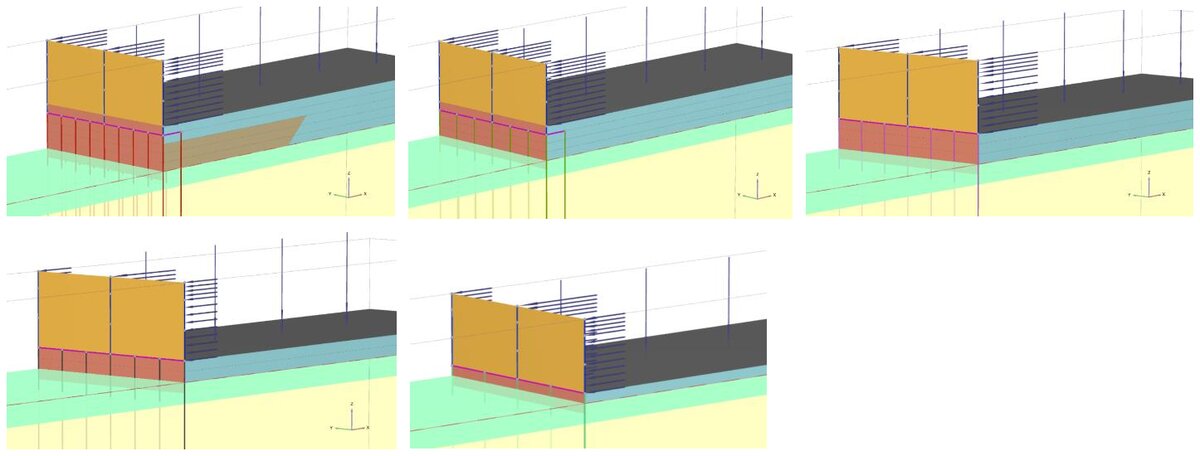

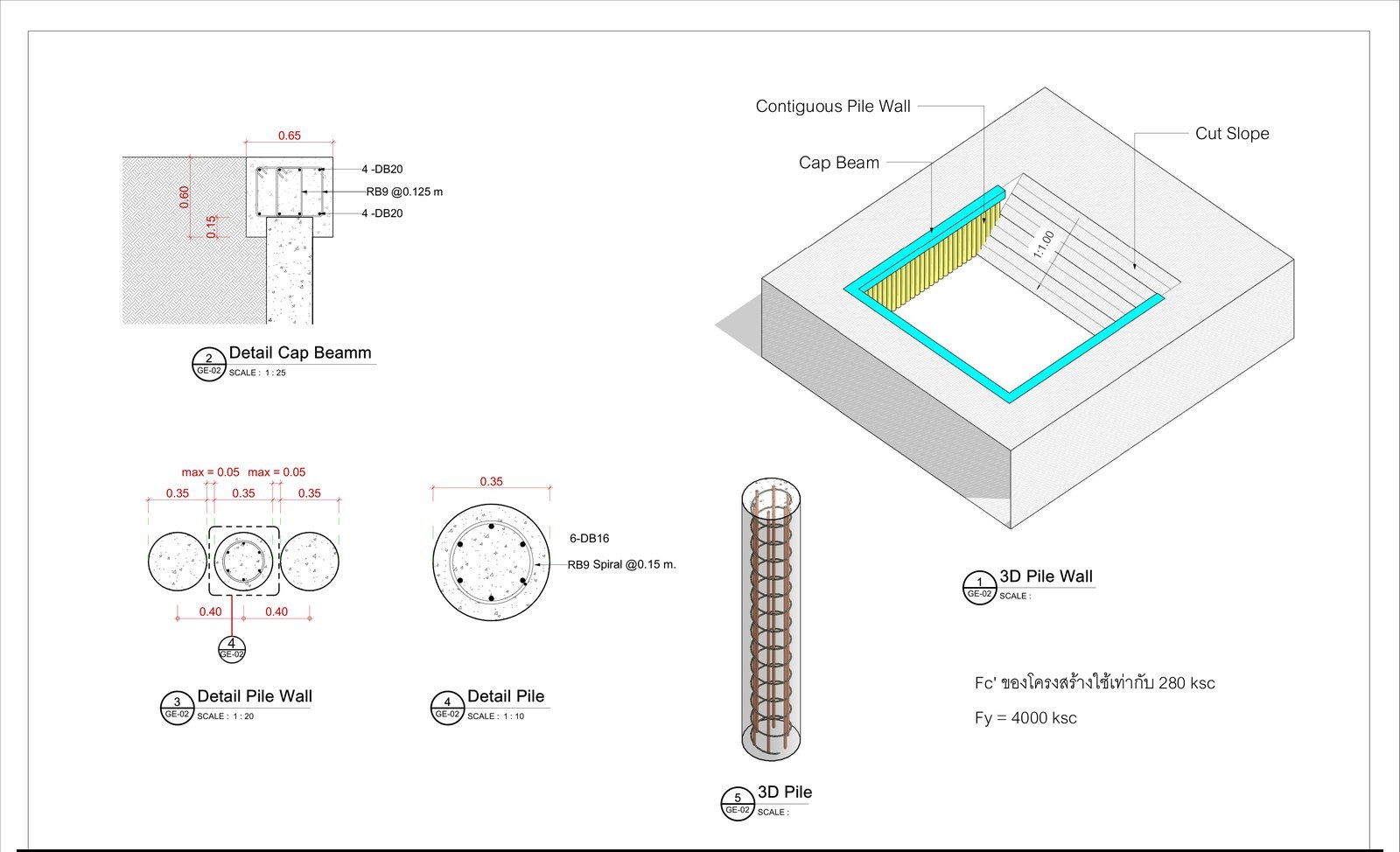

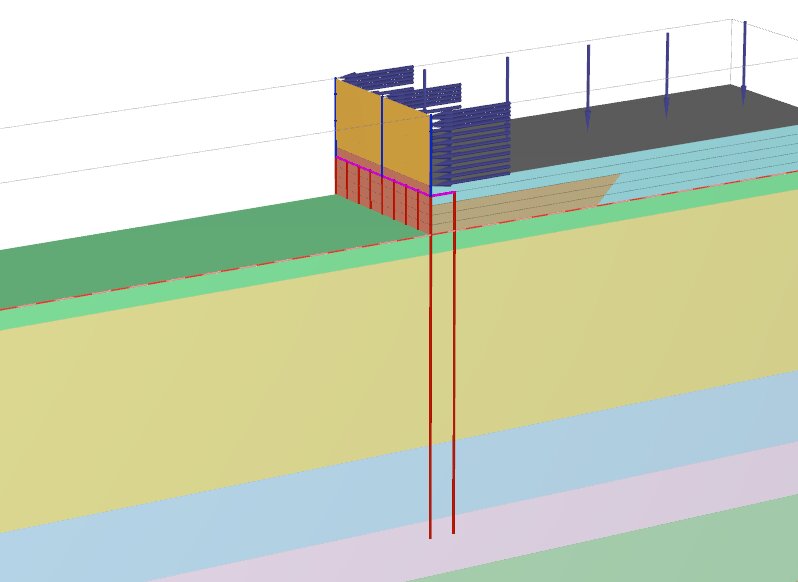

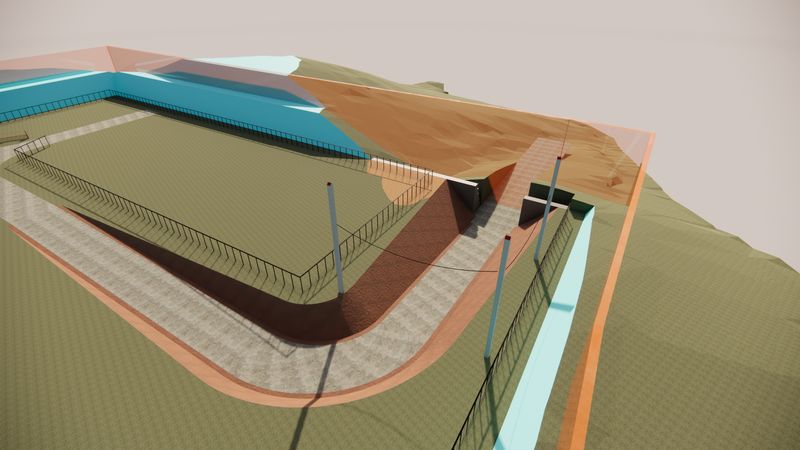

🏛️ ผลงานออกแบบวิศวกรรมธรณี
คลิกรูปเพื่อขยาย
ออกแบบวิศวกรรมธรณีคืออะไร?
การออกแบบวิศวกรรมธรณี (Geotechnical Engineering Design) คือการนำข้อมูลจากการเจาะสำรวจดิน เช่น ค่า SPT N-Value ผล Lab Test และระดับน้ำใต้ดิน มาคำนวณและออกแบบฐานราก เสาเข็ม กำแพงกันดิน งานปรับปรุงดินอ่อน และเสถียรภาพลาดดิน เพื่อให้โครงสร้างปลอดภัย ประหยัด และไม่ทรุดตัวเกินเกณฑ์ตลอดอายุการใช้งาน
บริการออกแบบวิศวกรรมธรณีและปฐพีกลศาสตร์ — SPN Soil Engineering
SPN Soil Engineering ให้บริการออกแบบงานวิศวกรรมธรณีและปฐพีกลศาสตร์ครบวงจร 12 รายการ โดยวิศวกรผู้เชี่ยวชาญที่ใช้ข้อมูลจากการเจาะสำรวจดินโดยตรง ครอบคลุมตั้งแต่ฐานรากบ้านพักอาศัย กำแพงกันดิน ปรับปรุงดินอ่อน จนถึงการวิเคราะห์เสถียรภาพลาดดินด้วย Slope/W และ PLAXIS ทุกแบบรับรองโดยวิศวกรผู้ได้รับใบอนุญาต (กว.) ใช้ยื่นขออนุญาตก่อสร้างได้ทุกหน่วยงาน
1. ออกแบบฐานรากและเสาเข็ม (Foundation Design)
ออกแบบฐานรากที่เหมาะสมที่สุดกับสภาพดิน น้ำหนักบรรทุก และงบประมาณโครงการ โดยใช้ข้อมูล SPT N-Value และ Lab Test จากการเจาะสำรวจ
- Shallow Foundation Design — ฐานแผ่และฐานรวมออกแบบ Spread Footing, Combined Footing และ Mat Foundation สำหรับโครงการที่ดินมีกำลังรับแรงเพียงพอ คำนวณ Bearing Capacity ตาม Terzaghi, Meyerhof และ Hansen ตรวจสอบ Settlement ให้อยู่ในเกณฑ์ยอมรับได้
- Pile Foundation Design — เสาเข็มตอก เสาเข็มเจาะ Micro Pileเลือกประเภทเสาเข็ม (Driven Precast, Bored Pile, Micro Pile, Barrette) ขนาด และความลึกที่ประหยัดที่สุดโดยใช้ข้อมูล SPT N-Value จริง คำนวณ Ultimate Pile Capacity ด้วย Static Formula และยืนยันด้วย PDA หรือ Static Load Test

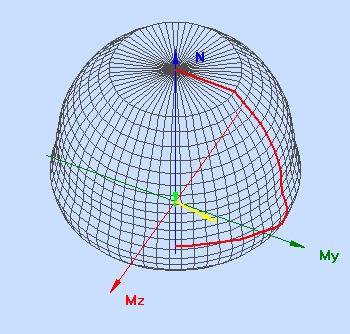

- Pile Capacity Analysis — วิเคราะห์กำลังรับน้ำหนักวิเคราะห์กำลังรับน้ำหนักเสาเข็มเดี่ยวและ Group Effect คำนวณ Negative Skin Friction สำหรับพื้นที่ที่ดินมีการทรุดตัว ออกแบบ Pile Cap และ Raft ให้รับน้ำหนักได้อย่างสม่ำเสมอ
- Settlement Analysis — วิเคราะห์การทรุดตัวคำนวณ Immediate Settlement, Primary Consolidation Settlement และ Secondary Compression ด้วยข้อมูล Compression Index (Cc) จาก Lab Test พยากรณ์เวลาการทรุดตัวและปริมาณทรุดตัวสุดท้าย
2. ออกแบบกำแพงกันดินและโครงสร้างงานดิน (Retaining Structure Design)
ออกแบบโครงสร้างรับแรงดันดินทุกประเภท สำหรับงานขุดชั่วคราวและถาวร ในเขตเมืองและพื้นที่จำกัด — อ่านเพิ่มเติม เลือกกำแพงกันดินแบบไหนดี? เปรียบเทียบ 7 ประเภท และ กำแพงกันดินตามกฎกระทรวง 2566 ค่า FS 3 ด้านที่ต้องผ่าน
- Sheet Pile และ Soldier Pile Designออกแบบ Sheet Pile เหล็กรูปพรรณ (U-type, Z-type) และ Soldier Pile (H-Pile + Lagging) สำหรับงานขุดชั่วคราวและถาวร คำนวณแรงดันดิน (Earth Pressure) ตาม Rankine และ Coulomb ออกแบบระบบ Anchor และ Strut ควบคู่
- Diaphragm Wall Designออกแบบกำแพงคอนกรีตเสริมเหล็กหล่อในร่อง (Slurry Wall) สำหรับงานขุดลึกมากในเขตเมือง ให้ Stiffness สูง กันน้ำได้ดี เสียรูปน้อย วิเคราะห์ด้วย FEM (PLAXIS) พร้อมตรวจสอบผลกระทบต่ออาคารข้างเคียง
- Gravity, Cantilever และ Counterfort Retaining Wallออกแบบกำแพงกันดินคอนกรีตทุกประเภทตามมาตรฐาน ACI 318 และ วสท. ตรวจสอบ Sliding, Overturning, Bearing Capacity และ Settlement ให้ผ่านทุก Failure Mode
- Anchor และ Strut Systemออกแบบระบบค้ำยัน (Strut) และยึดรั้ง (Ground Anchor / Tie-back) สำหรับงานขุดลึก คำนวณ Prestress, Free Length, Bond Length และ Group Effect ของ Anchor ตามมาตรฐาน BS 8081 และ FHWA
3. ปรับปรุงดินอ่อนและวิเคราะห์เสถียรภาพลาดดิน (Ground Improvement & Slope Stability)
แก้ปัญหาดินอ่อนในพื้นที่ภาคกลางและชายฝั่ง พร้อมวิเคราะห์ความปลอดภัยของลาดดินด้วยซอฟต์แวร์มาตรฐานสากล — อ่านเพิ่มเติม Ground Improvement มีกี่วิธี? สรุป 8 วิธีปรับปรุงดินอ่อน
- Preloading with PVD Design — ถมดินชั่วคราวและ Prefabricated Vertical Drainออกแบบ PVD Layout (ระยะห่าง, Pattern, ความลึก) และ Surcharge Height เพื่อเร่งการอัดตัวของดินอ่อน คำนวณ Time Rate of Consolidation ด้วย Barron's Solution ติดตามความก้าวหน้าด้วย Settlement Plate และ Piezometer
- Deep Mixing (DCM) และ Cement Groutingออกแบบงาน Deep Cement Mixing สำหรับเพิ่มกำลังดินอ่อนใต้ฐานราก หรือสร้างกำแพงกันน้ำ กำหนด Cement Content, Water-Cement Ratio และ Column Spacing พร้อมออกแบบ Grouting เพื่ออุดช่องว่างและรอยแตกในดินและหิน
- Stone Column Design — เสาหินและ Vibro Compactionออกแบบ Stone Column สำหรับปรับปรุงดินอ่อนรับน้ำหนักสูง เช่น ถนน โรงงาน และถังเก็บน้ำ คำนวณ Bearing Capacity Improvement Factor, Settlement Reduction Factor และ Drainage Effect

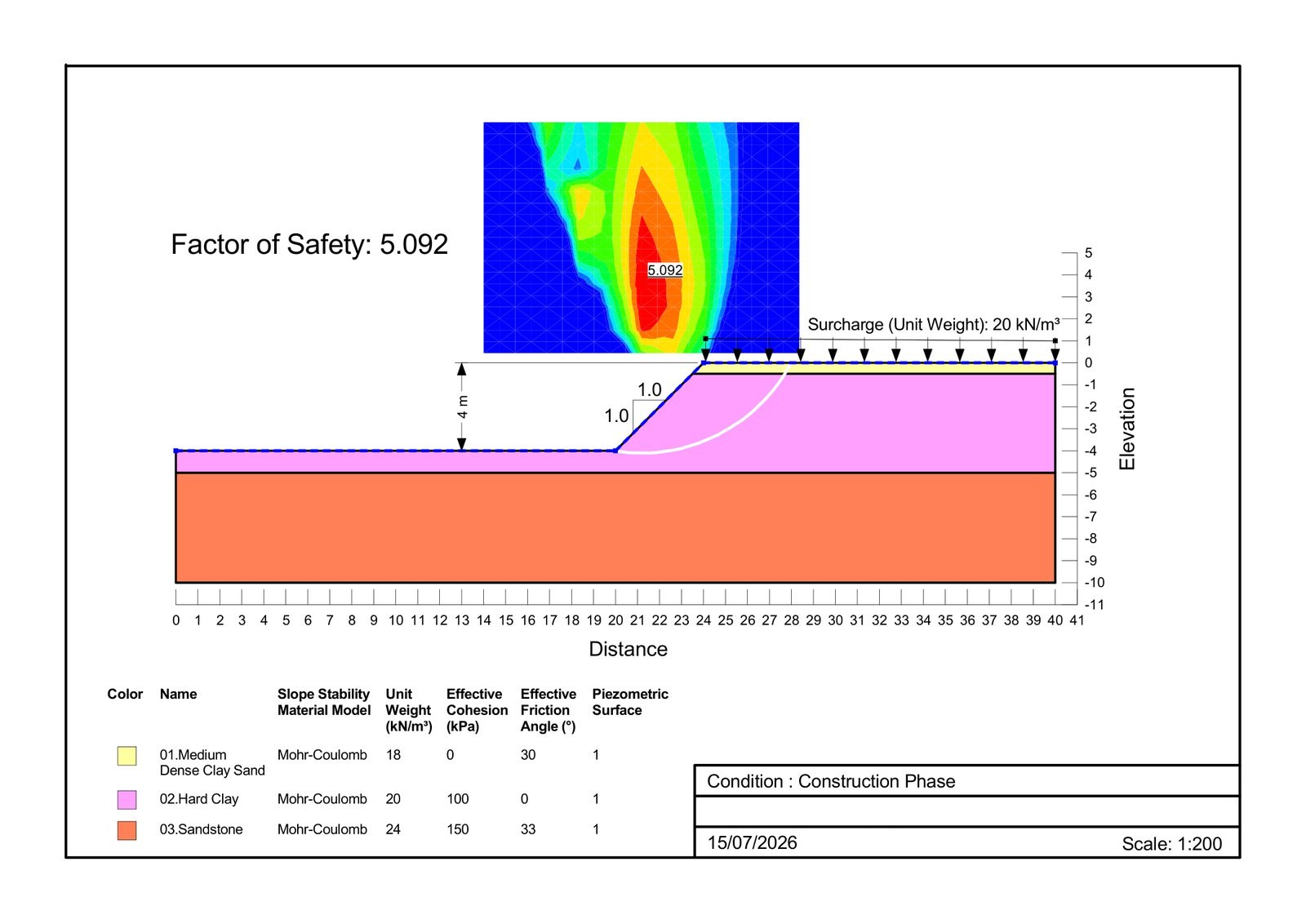

- Slope Stability Analysis — วิเคราะห์ด้วย Slope/W และ PLAXISวิเคราะห์เสถียรภาพลาดดินและคันดินด้วยวิธี Bishop, Janbu, Morgenstern-Price ด้วยซอฟต์แวร์ Slope/W (GeoStudio) คำนวณ Factor of Safety (FS) ทั้ง Drained และ Undrained Condition และออกแบบมาตรการแก้ไขเมื่อ FS ไม่ผ่านเกณฑ์
ตารางสรุปบริการออกแบบวิศวกรรมธรณี
← เลื่อนดูตารางทั้งหมด →
| บริการ | ซอฟต์แวร์/มาตรฐาน | ผลลัพธ์ | ระยะเวลา | เหมาะสำหรับ |
|---|---|---|---|---|
| Shallow Foundation | Terzaghi, Meyerhof, ACI 318 | แบบฐานราก + รายงาน | 3–7 วัน | บ้าน, อาคารบนดินแข็ง |
| Pile Foundation | Static Formula, AASHTO | แบบเสาเข็ม + รายงาน | 5–14 วัน | อาคาร, โรงงาน, สะพาน |
| Settlement Analysis | Consolidation Theory | กราฟทรุดตัว + รายงาน | 3–7 วัน | ดินอ่อน, คันดิน |
| Sheet Pile / Anchor | Rankine, FHWA, BS 8081 | แบบ + รายงาน | 5–10 วัน | งานขุดลึก |
| Diaphragm Wall | PLAXIS FEM, ACI | แบบ + FEM Report | 10–21 วัน | ขุดลึกในเมือง |
| PVD + Preloading | Barron's Solution | แบบ PVD + Timeline | 5–14 วัน | ดินอ่อนภาคกลาง |
| Stone Column | Priebe Method | แบบ + รายงาน | 5–10 วัน | ดินอ่อนรับน้ำหนักสูง |
| Slope Stability | Slope/W (GeoStudio) | FS Report + แบบแก้ไข | 3–10 วัน | คันดิน, Cut Slope |
ซอฟต์แวร์และมาตรฐานที่ใช้ในการออกแบบ
- Slope/W — GeoStudio (Seequent/Bentley)วิเคราะห์เสถียรภาพลาดดินด้วยวิธี Limit Equilibrium ทุกวิธี (Bishop, Janbu, Morgenstern-Price, Spencer) รองรับทั้ง Deterministic และ Probabilistic Analysis

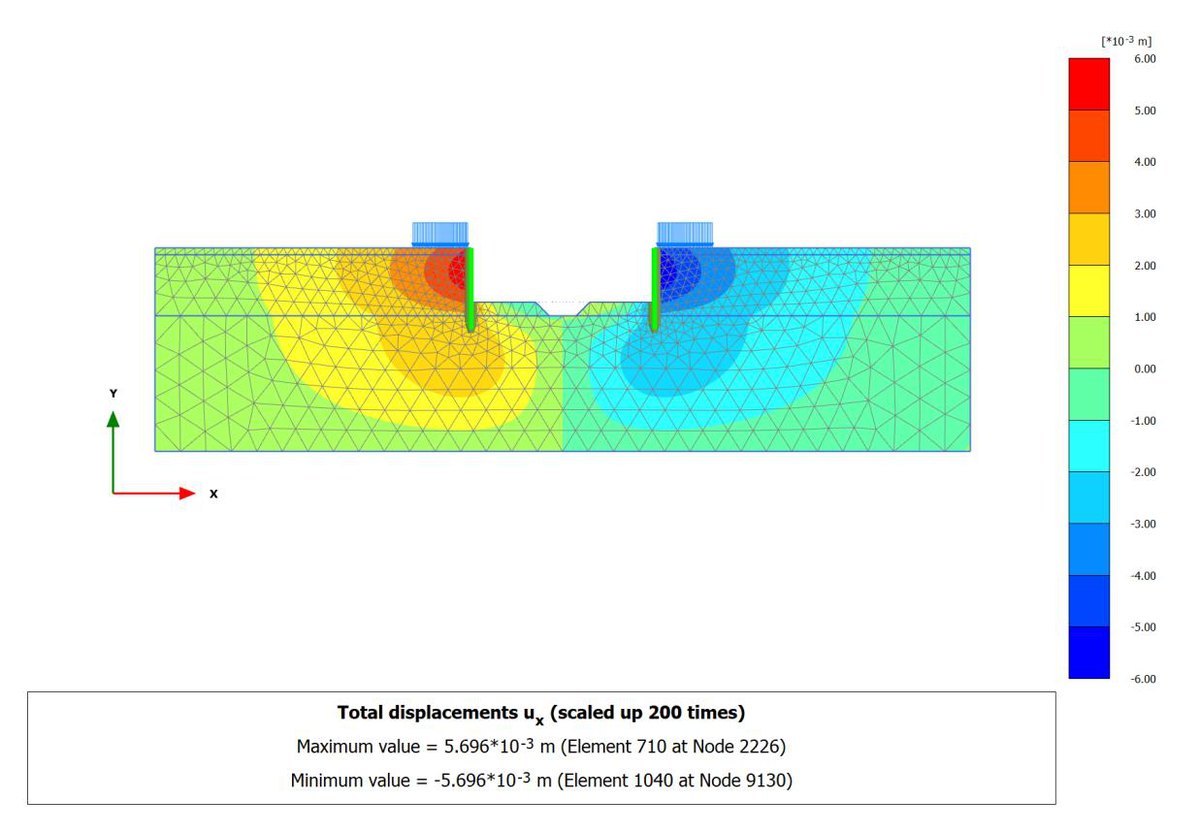

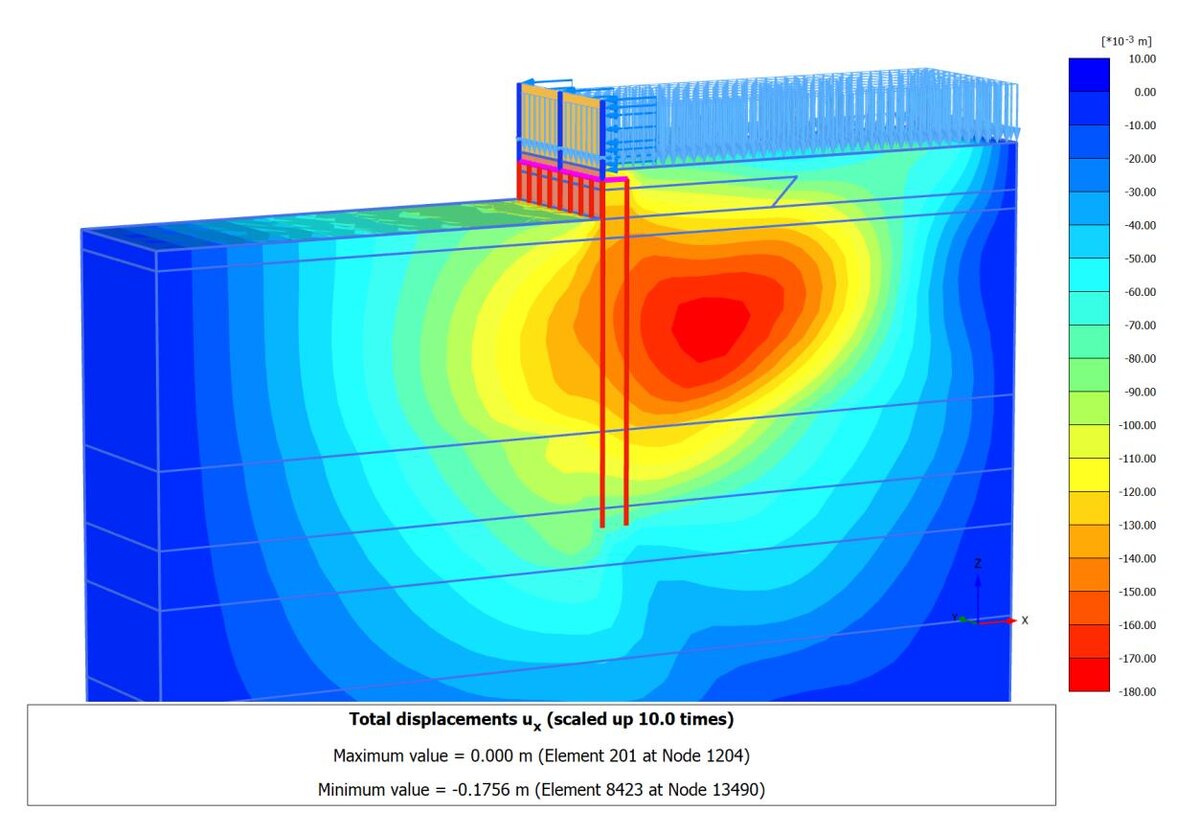

- PLAXIS 2D/3D — Finite Element Methodวิเคราะห์ Stress-Strain ของดินและโครงสร้างกันดินในสภาวะซับซ้อน เช่น Diaphragm Wall, Deep Excavation, Embankment บนดินอ่อน ให้ผล Deformation และ Force ในโครงสร้างอย่างแม่นยำ
- มาตรฐาน ACI 318 และมาตรฐาน วสท.ออกแบบโครงสร้างคอนกรีตเสริมเหล็กสำหรับงานฐานราก กำแพงกันดิน และโครงสร้างใต้ดินตามมาตรฐานอเมริกัน (ACI 318) และมาตรฐานวิศวกรรมสถานแห่งประเทศไทย
- มาตรฐาน AASHTO LRFD, BS EN 1997 (Eurocode 7)ออกแบบฐานรากสะพาน โครงสร้างพื้นฐาน และงานธรณีเทคนิคตามมาตรฐานสากล
โครงการที่ SPN รับออกแบบวิศวกรรมธรณี
- บ้านพักอาศัย อาคารพาณิชย์ คอนโดมิเนียมออกแบบฐานรากและเสาเข็มให้ประหยัดและปลอดภัย รับรองโดยวิศวกร ใช้ยื่นขออนุญาตก่อสร้างได้ทุกหน่วยงาน
- โรงงานอุตสาหกรรม คลังสินค้า นิคมอุตสาหกรรมออกแบบฐานรากและพื้นคอนกรีตรับน้ำหนักสูง วิเคราะห์ Settlement ของดินอ่อนให้ไม่กระทบการผลิต
- สะพาน ถนน และโครงสร้างพื้นฐานออกแบบฐานรากสะพาน คันดินถนนบนดินอ่อน วิเคราะห์ Slope Stability ของลาดทาง
- เขื่อน อ่างเก็บน้ำ โครงการพลังน้ำออกแบบเขื่อนดิน (Earth Dam) วิเคราะห์ Seepage และ Slope Stability ทั้งสภาวะปกติและกรณีฉุกเฉิน
- Solar Farm, Wind Farm และโครงการพลังงานออกแบบฐานราก Monopile, Spread Footing สำหรับแผงโซลาร์และกังหันลม บนพื้นที่ดินอ่อนทั่วไทย
คำถามที่พบบ่อย — ออกแบบวิศวกรรมธรณี
ต้องการ Boring Log พร้อม SPT N-Value ทุกชั้นดิน ผล Lab Test ได้แก่ Atterberg Limits, Consolidation Test, Triaxial หรือ Direct Shear และระดับน้ำใต้ดิน SPN สามารถให้บริการเจาะสำรวจดินควบคู่กับงานออกแบบในโปรเจกต์เดียวกันได้
คือการวิเคราะห์เสถียรภาพของลาดดินและคันดิน คำนวณ Factor of Safety (FS) ด้วย Slope/W หรือ PLAXIS FS ≥ 1.5 ถือว่าปลอดภัยสำหรับลาดดินถาวร ควรทำก่อนก่อสร้างคันดิน ถนนบนดินอ่อน Cut Slope และงานขุดลึกทุกประเภท
PVD (Prefabricated Vertical Drain) คือแถบระบายน้ำแนวดิ่งที่ตอกลงในดินอ่อน ร่วมกับการถม Surcharge ชั่วคราว เพื่อเร่งการอัดตัวของดิน ลดเวลารอจากหลายปีเหลือ 3–12 เดือน เหมาะสำหรับถนน สนามบิน และโครงการบนดินอ่อนในภาคกลางของไทย
Sheet Pile เหล็กใช้สำหรับงานขุดชั่วคราวหรือถาวร ติดตั้งรวดเร็ว ต้นทุนต่ำกว่า แต่มีการรั่วซึมของน้ำ Diaphragm Wall เป็นกำแพงคอนกรีตหล่อในร่องดิน แข็งแกร่ง กันน้ำดีกว่า เสียรูปน้อย เหมาะงานขุดลึกมากในเขตเมือง
มาตรฐานทั่วไป: FS ≥ 1.5 สำหรับลาดดินถาวรระบายน้ำ, FS ≥ 1.3 สภาวะไม่ระบายน้ำ, FS ≥ 1.2 กรณีฉุกเฉิน บางโครงการกำหนด FS ≥ 2.0–3.0 ขึ้นอยู่กับความเสี่ยงและมาตรฐานที่ใช้
การออกแบบโดยใช้ข้อมูลดินจริงช่วยเลือกเสาเข็มที่เหมาะสมที่สุด กำหนดความลึกและระยะห่างถูกต้อง หลีกเลี่ยงการออกแบบ Conservative เกินไป และป้องกันปัญหาทรุดตัวในภายหลังที่ค่าซ่อมแซมมักสูงกว่าค่าออกแบบหลายเท่า
ได้ครับ รายงานออกแบบและแบบก่อสร้างรับรองโดยวิศวกรโยธา (กว.) ใช้ยื่นต่อ อบต., เทศบาล, กรุงเทพมหานคร, กรมโยธาธิการและผังเมือง และหน่วยงานที่เกี่ยวข้อง
บ้านพักอาศัยทั่วไป 3–7 วันทำการหลังได้รับข้อมูลดินครบ อาคารพาณิชย์ 1–2 สัปดาห์ โรงงานอุตสาหกรรม 2–4 สัปดาห์ SPN สามารถดำเนินการเจาะสำรวจดินและออกแบบควบคู่กันเพื่อลดระยะเวลาโดยรวม
